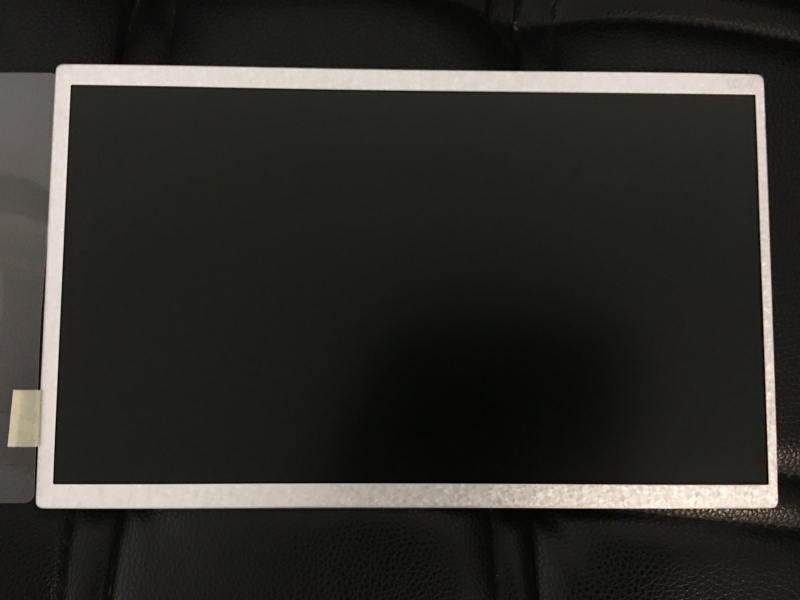

G101STN01.6

友达液晶模组G101STN01.6 应用详情

品牌

友达

型号名称

G101STN01.6

屏幕类型

a-Si TFT-LCD , 液晶模组

屏幕尺寸

10.1吋

适用于

工业

工作温度

-10 ~ 60 °C

存储温度

-30 ~ 70 °C

抗振能力

1.5G (14.7 m/s²)

RoHS

RoHS Compliance

友达液晶模组G101STN01.6 光学详情

亮度(cd/m²)

250 (Typ.)

对比度

500 : 1 (Typ.) (透射)

响应速度

7/9 (Typ.)(Tr/Td) (ms)

可视角度

70/70/60/60 (Typ.)(CR≥10)

光学模式

TN，常白显示，透射式

色度

Wx:0.313; Wy:0.329

颜色数量

262K/16.7M (6-bit / 6-bit + Hi-FRC)

色温

6485K

白场变动

1.25 (Max.)(5 points)

NTSC比值

47%

sRGB覆盖率

65%

Adobe RGB覆盖率

49%

DCI-P3覆盖率

48%

Rec.2020覆盖率

35%

友达液晶模组G101STN01.6 结构详情

分辨率

1024(RGB)×600 , WSVGA

像素配置

RGB垂直条状

点间距(W×H)

0.0725×0.2088 mm

像素间距(W×H)

0.2175×0.2088 mm

显示尺寸

222.72(W)×125.28(H) mm

外观尺寸

235(W)×143(H) mm

可视尺寸

226.34(W)×128.10(H) mm

外观厚度

4.9±0.3 mm

物理形状

平面矩形

风景肖像

风景模式

宽高比(W:H)

16:9

重量

180g (Typ.)

表面处理

雾面，Hard coating (3H)

友达液晶模组G101STN01.6 电子详情

刷新频率

60Hz

翻转扫描

翻转 (180°)

功率总耗

1.8W (Max.)

友达液晶模组G101STN01.6 信号详情

输入电流

140/160mA (Typ./Max.)

输入电压

3.3V (Typ.)

功耗

0.53W (Max.)

信号接口

LVDS (1 ch, 6/8-bit)

类型

端子

友达液晶模组G101STN01.6 发光详情

灯管类型

WLED

位置

侧入式光源

寿命

15K(Min.) (Hours)

输入电流

16.7mA (Typ.)

输入电压

32/36V (Typ./Max.)

功耗

1.07/1.20W (Typ./Max.)

类型

包含在屏信号接口中

背光驱动

含LED驱动器

输入电流

110/125mA (Typ./Max.)

输入电压

9.0/12.0/15.0V (Min./Typ./Max.)

功耗

1.32/1.5W (Typ./Max.)
