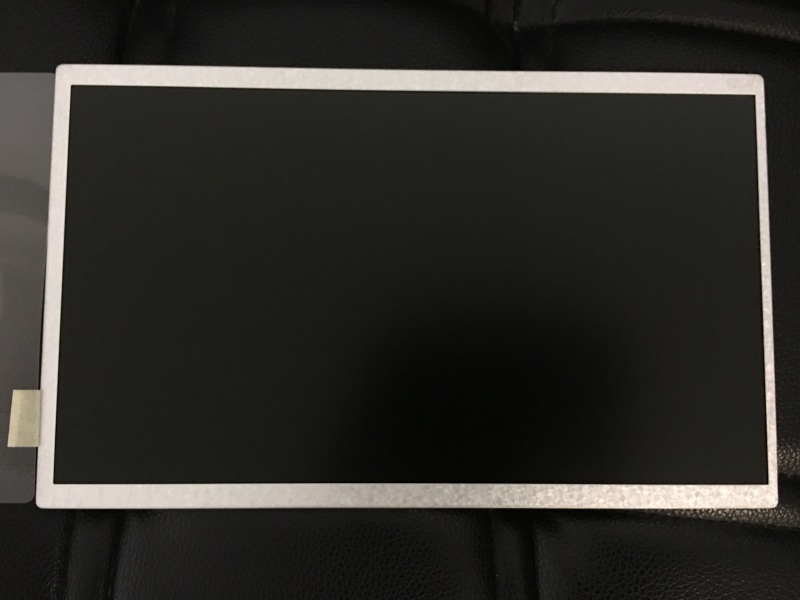

G101STN01.4

友达液晶模组G101STN01.4 应用特征

面板品牌

友达

面板型号

G101STN01.4

面板类型

a-Si TFT-LCD, 液晶模组

RoHS状态

RoHS Compliance

工作温度

-10 ~ 60 °C

存储温度

-30 ~ 70 °C

面板应用

工业

友达液晶模组G101STN01.4 光学特征

面板亮度

350 cd/m² (Typ.)

可视角度 (L/R/U/D)

70/70/60/60 (Typ.)(CR≥10)

反应时间 (ms)

7/9 (Typ.)(Tr/Td)

工作模式

TN，常白显示，透射式

对比度

500 : 1 (Typ.) (透射)

色温

6485K

显示颜色

262K/16.7M (6-bit / 6-bit + Hi-FRC)

白色色度

X:0.313; Y:0.329

NTSC比值

46%

sRGB覆盖率

64%

Adobe RGB覆盖率

48%

DCI-P3覆盖率

47%

Rec.2020覆盖率

34%

白场变动

1.25 (Max.)(5 points)

友达液晶模组G101STN01.4 结构特征

面板尺寸

10.1英寸

像素数量

1024(RGB)×600 , WSVGA

像素布局

RGB垂直条状

像素间距 (mm)

0.2175×0.2088

点间距 (mm)

0.0725×0.2088

显示区域 (mm)

222.72(H) × 125.28(V)

可视区域 (mm)

226.43(H) × 128.1(V)

外观尺寸 (mm)

235(H) × 143(V)

外观厚度 (mm)

4.9±0.3 mm

物理形状

平面矩形

风景肖像

风景模式

宽高比

16:9 (H:V)

重量

180g (Typ.)

表面处理

雾面，Hard coating (3H)

友达液晶模组G101STN01.4 电子特征

翻转扫描

No

工作频率

60Hz

功率消耗

3.53W (Typ.)

友达液晶模组G101STN01.4 背光特征

类型

WLED

位置

侧入式光源

寿命(小时)

50K(Min.)

电压供应

12.8/13.6V (Typ./Max.)

电流供应

35mA (Typ.)

背光驱动

含LED驱动器

类型

包含在屏信号接口中

电压供应

4.0/5.0/7.5V (Min./Typ./Max.)

电流供应

515/600mA (Typ./Max.)

功率消耗

2.58/3.0W (Typ./Max.)

友达液晶模组G101STN01.4 信号特征

电压供应

3.3V (Typ.)

电流供应

140/160mA (Typ./Max.)

功率消耗

0.53W (Max.)

信号系统

LVDS (1 ch, 6/8-bit)

类型

端子
