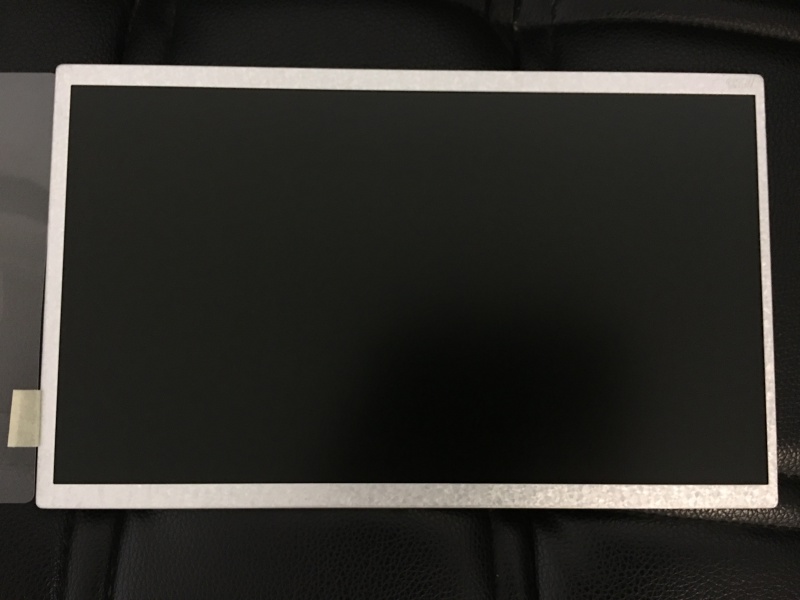

G101STN01.A

友达液晶模组G101STN01.A 应用详情

面板品牌

友达

面板型号

G101STN01.A

面板尺寸

10.1英寸

面板应用

工业

面板类型

a-Si TFT-LCD , 液晶模组

工作温度

-10 ~ 60 °C

存储温度

-30 ~ 70 °C

RoHS状态

RoHS Compliance

耐振动性

1.5G (14.7 m/s²)

友达液晶模组G101STN01.A 结构详情

像素数量

1024(RGB)×600 , WSVGA

点间距

0.0725×0.2088 mm (H×V)

像素布局

RGB垂直条状

像素间距

0.2175×0.2088 mm (H×V)

显示区域

222.72×125.28 mm (H×V)

可视区域

226.34×128.1 mm (H×V)

外观尺寸

235×143 mm (H×V)

外观厚度

4.9/6.64 (Typ./Max.) mm

外观形状

平面矩形

风景肖像

风景模式

宽高比

16:9 (H:V)

重量

184.5g (Typ.)

表面处理

雾面，Hard coating (3H)

友达液晶模组G101STN01.A 光学详情

面板亮度

300 cd/m² (Typ.)

对比度

500:1 (Typ.) (透射)

可视角度

70/70/60/60 (Typ.)(CR≥10)

光学模式

TN，常白显示，透射式

反应时间

7/9 (Typ.)(Tr/Td) (ms)

白色色度

Wx:0.313; Wy:0.329

显示颜色

262K/16.7M (6-bit / 6-bit + Hi-FRC)

色温

6485K

亮度变动

1.25 (Max.)(5 points)

NTSC比值

46%

sRGB覆盖率

64%

Adobe RGB覆盖率

48%

DCI-P3覆盖率

47%

Rec.2020覆盖率

34%

友达液晶模组G101STN01.A 电子详情

工作频率

60Hz

翻转扫描

翻转 (180°)

功率消耗

3.15W (Max.)

友达液晶模组G101STN01.A 背光详情

灯管类型

WLED

灯管寿命

20K(Min.) (Hours)

位置

侧入式光源

电压输入

12.8/14.4V (Typ./Max.)

电流输入

30mA (Typ.)

类型

包含在屏信号接口中

灯管驱动

含LED驱动器

电压输入

4.0/5.0/7.0V (Min./Typ./Max.)

电流输入

415/520mA (Typ./Max.)

功耗

2.6W (Max.)

友达液晶模组G101STN01.A 信号详情

信号系统

LVDS (1 ch, 6/8-bit)

电压输入

3.3V (Typ.)

电流输入

140/168mA (Typ./Max.)

功耗

0.55W (Max.)

类型

端子
