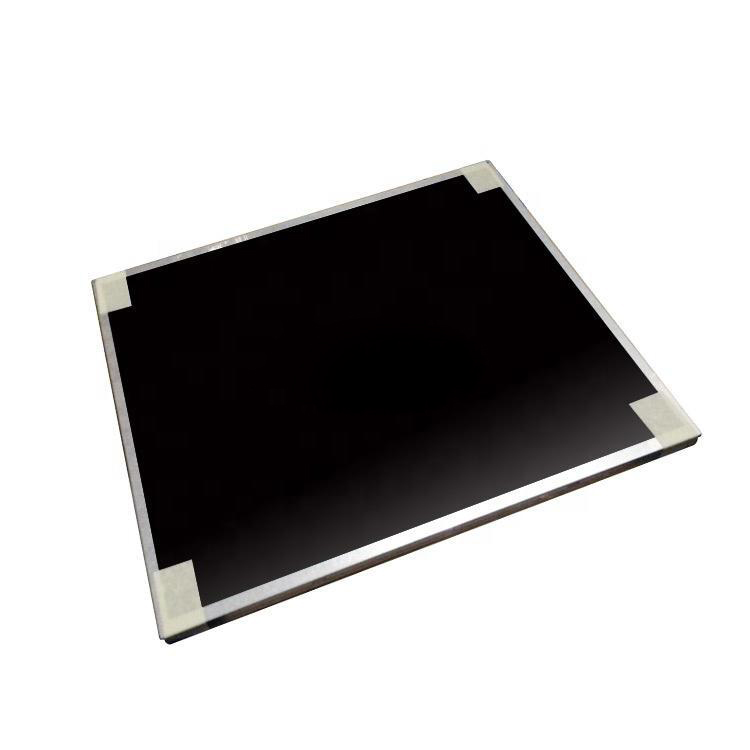

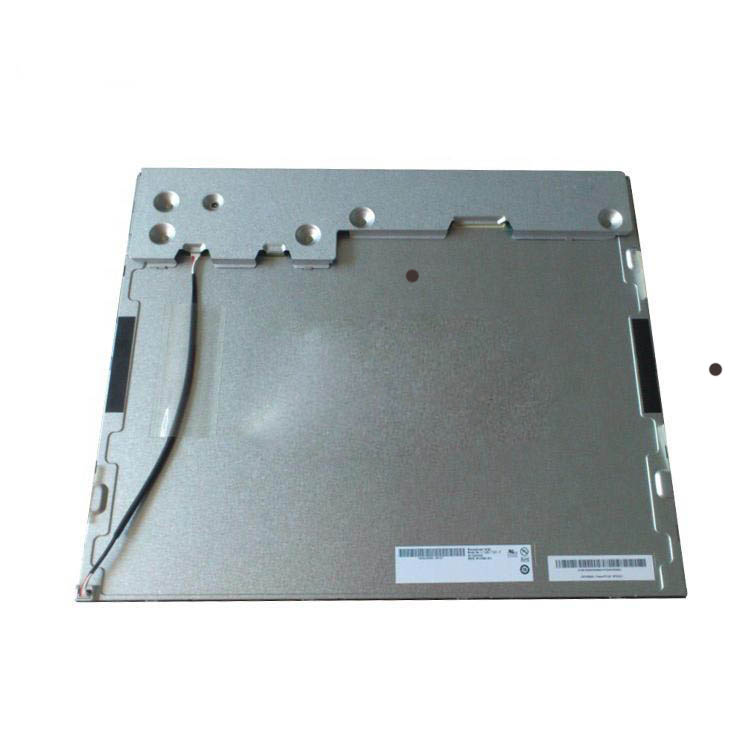

G190ETN01.1友达19寸宽温工业液晶屏-G190ETN01.1友达19寸工控库存屏 AUO友达光电

产品描述：G190ETN01.1友达19寸宽温工业液晶屏-G190ETN01.1友达19寸工控库存屏 AUO友达光电
在线订购

一、友达液晶模组G190ETN01.1应用详情

基础信息：	制造商	友达（AUO）	型号	G190ETN01.1
	类型	a-Si TFT-LCD ,液晶模组	应用产品	工业
	对角尺寸	19"
应用环境 :	存储温度	-30 ~ 85 °C	工作温度	-30 ~ 85 °C
应用环境 :	RoHS	RoHS	抗振性能	1.5G (14.7 m/s²)
典型特征 :	白光LED背光，信号端子正装，表面雾面，宽温

二、友达液晶模组G190ETN01.1 结构详情

像素特征 :	解析度	1280(RGB)×1024 , SXGA	点间距(mm)	0.098×0.294 (H×V)
像素特征 :	像素排列	RGB垂直条状	像素间距(mm)	0.294×0.294 (H×V)
结构尺寸 :	显示区域(mm)	376.32(H)× 301.056(V)	开口区域(mm)	379.72×304.46 mm (H×V)
结构尺寸 :	外观尺寸(mm)	396×324 mm (H×V)	外观厚度(mm)	11.7 (Max.) mm
外观特征 :	物理形状	平面矩形	外观样式	-
外观特征 :	宽高比	5:4 (H:V)	风景肖像	风景模式
安装方式 :	Side mounting holes (4-M3) on left, right bezel
其它参数 :	重量	1.80Kgs	表面处理	雾面，Hard coating (3H)

三、友达液晶模组G190ETN01.1光学详情

基础信息 :	显示亮度	380 cd/m² (Typ.)	对比度	1000:1 (Typ.) (透射)
	可视角度	85/85/80/80 (Typ.)(CR≥10)	显示模式	TN，常白显示，透射式
	推荐视角	-	响应时间(ms)	3/7 (Typ.)(Tr/Td) (ms)
色彩性能 :	白色坐标	Wx:0.313; Wy:0.329	支持颜色	16.7M (6-bit + Hi-FRC)
色彩性能 :	色温	6485K	亮度均匀性	1.25/1.33 (Typ./Max.)(9 points)
1931色域 :	NTSC比值	72%	sRGB覆盖率	92%
	Adobe RGB覆盖率	71%	DCI-P3覆盖率	74%
	Rec.2020覆盖率	53%	色域说明	sRGB (Rec.709, BT.709), Rec.2020 (BT.2020)

四、友达液晶模组G190ETN01.1 电子详情

帧频率 :	60Hz
翻转扫描 :	No
功率总耗 :	15.2W (Typ.)

五、友达液晶模组G190ETN01.1信号详情

信号电气 :	电压供应	5.0V (Typ.)		电流供应	1.0/1.2A (Typ./Max.)
信号电气 :	功率消耗	5.0/6.0W (Typ./Max.)
信号类型 :	LVDS (2 ch, 8-bit)		逻辑电压	-
接口特征 :	位置	背面	类型	端子
接口详情 :	品牌	型号	脚距	脚数	数量	脚定义
接口详情 :	广濑电机	DF14H-30P-1.25H	1.25 mm	30 pins	1 pcs	LVDS-30P2C8B-200A

六、友达液晶模组G190ETN01.1光源详情

光源特征：	光源类型	WLED	数量	12S4P	位置	侧入式光源(底部)
光源特征：	是否可换	-	形状	4串	寿命	30K(Min.) Hours
灯管电气 :	电压供应	42.3/43.2V (Typ./Max.)		电流供应	60mA (Typ.)
灯管电气 :	功率消耗	10.2W (Typ.)
接口特征 :	位置	背面		类型	端子
接口详情 :	品牌	型号	脚距	脚数	数量	脚定义
接口详情 :	莫仕	501568-0607	1.0 mm	6 pins	1 pcs	BLE-6PINS-CCAACC
光源驱动 :	无

七、友达液晶模组G190ETN01.1包装详情

包装箱 :	数量	重量	尺寸 (L×W×H)
包装箱 :	10 pcs / box	20.8 Kgs (Max.)	489×293×420 mm

友达液晶模组G190ETN01.1概况：

G190ETN01.1是友达 (AUO)推出的一款19.0英寸a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。工作温度为 -30 ~ 85°C，存储温度为 -30 ~ 85°C，耐振动性为1.5G (14.7 m/s²)。宽温，白光LED背光，端子正装，表面雾面。基于它的特征屏库推荐此型号应用于工业。

G190ETN01.1作为一款TN，常白显示，透射式液晶模组产品，G190ETN01.1可以提供380 cd/m²的显示亮度 1000:1的透射对比度，以及85/85/80/80 (Typ.)(CR≥10)（左/右/上/下）的可视角度，它的响应时间为3/7 (Typ.)(Tr/Td) ms。由于每个像素点采用了6-bit + Hi-FRC灰阶信号，此产品可以显示16.7M颜色，其显示的色彩饱和度也达到了72% (NTSC)。背光方面此产品采用了12S4P WLED发光的侧入式光源(底部)，光源的使用寿命为30K小时，不含背光驱动。G190ETN01.1采用了LVDS (2 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。

G190ETN01.1于2014年Q1量产，当前生产状态为已停产。如果开发新产品想采用G190ETN01.1液晶模组，建议多了解一下关于G190ETN01.1的最新的生产状态信息和技术信息， G190ETN01.1所有参数值均以规格书为准，G190ETN01.1规格书和最新价格可以咨询科罗利电子
