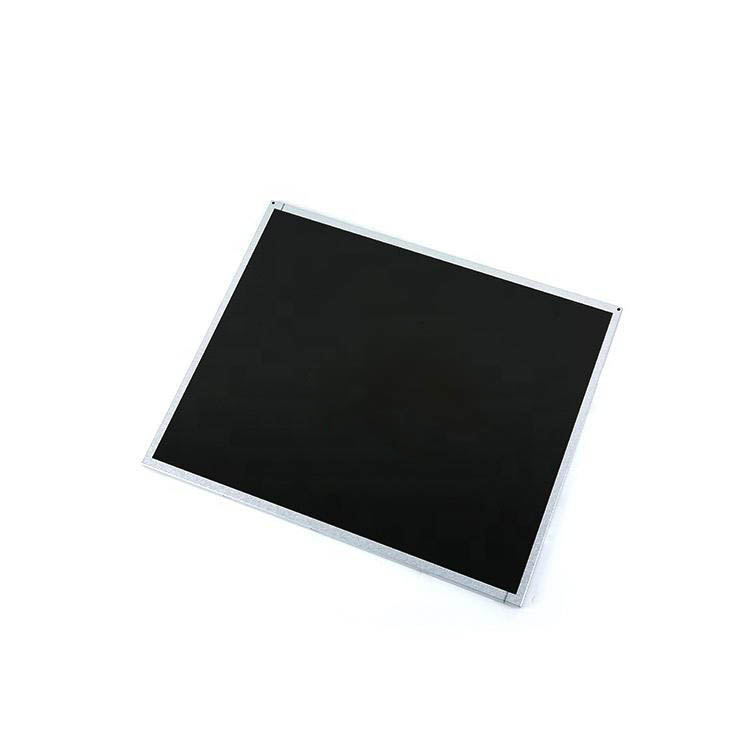

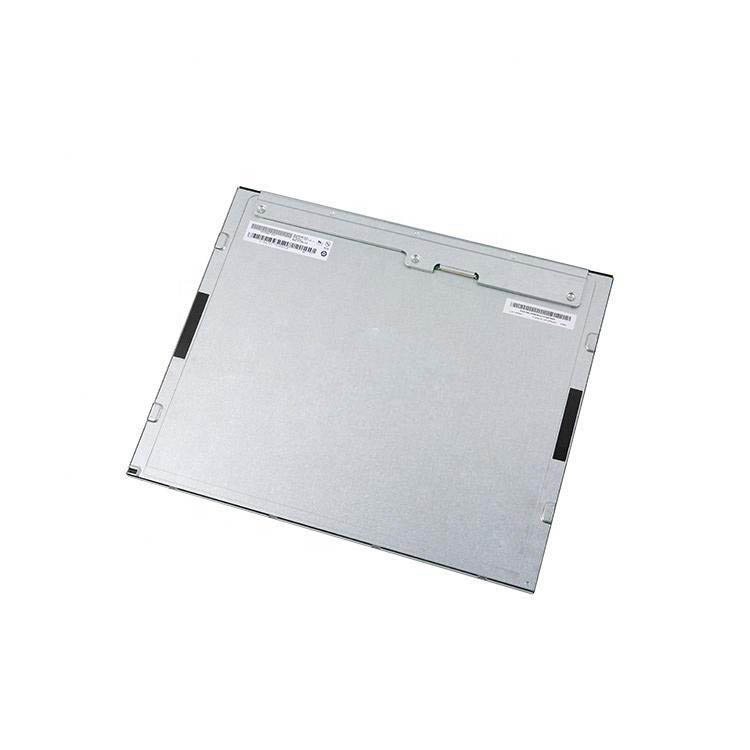

M190ETN01.0友达19寸商规液晶屏-M190ETN01.0高温广视角友达19寸液晶屏友达液晶屏代理商

产品描述：M190ETN01.0友达19寸商规液晶屏-M190ETN01.0高温广视角友达19寸液晶屏友达液晶屏代理商
在线订购

一、友达液晶模组M190ETN01.0应用详情

基础信息：	制造商	友达（AUO）	型号	M190ETN01.0
	类型	a-Si TFT-LCD , 液晶模组	应用产品	电脑显示器
	对角尺寸	19"	别名	M185XTN01 V2
应用环境 :	存储温度	-20 ~ 60 °C	工作温度	0 ~ 50 °C
应用环境 :	RoHS	RoHS	抗振性能	-
典型特征 :	白光LED背光，信号端子正装，表面雾面

二、友达液晶模组M190ETN01.0 结构详情

像素特征 :	解析度	1280(RGB)×1024 , SXGA	点间距(mm)	0.098×0.294 (H×V)
像素特征 :	像素排列	RGB垂直条状	像素间距(mm)	0.294×0.294 (H×V)
结构尺寸 :	显示区域(mm)	376.32(H) × 301.056(V)	开口区域(mm)	380.0(H) × 305.08(V)
结构尺寸 :	外观尺寸(mm)	396(H) × 324(V)	外观厚度(mm)	11.4 (Max.)
外观特征 :	物理形状	平面矩形	外观样式	-
外观特征 :	宽高比	5:4 (H:V)	风景肖像	风景模式
安装方式 :	Side mounting holes (4-M3) on left, right bezel
其它参数 :	重量	1.70Kgs (Typ.)	表面处理	雾面，Hard coating (3H)

三、友达液晶模组M190ETN01.0光学详情

基础信息 :	显示亮度	250 cd/m² (Typ.)	对比度	1000:1 (Typ.) (透射)
	可视角度	85/85/80/80 (Typ.)(CR≥10)	显示模式	TN，常白显示，透射式
	推荐视角	6 o'clock	响应时间(ms)	3.6/1.4 (Typ.)(Tr/Td)(ms)
色彩性能 :	白色坐标	Wx:0.313; Wy:0.329	支持颜色	16.7M (6-bit + Hi-FRC)
色彩性能 :	色温	6485K	亮度均匀性	1.25/1.33 (Typ./Max.)(9 points)
1931色域 :	NTSC比值	74%	sRGB覆盖率	94%
	Adobe RGB覆盖率	73%	DCI-P3覆盖率	76%
	Rec.2020覆盖率	55%	色域说明	sRGB (Rec.709, BT.709), Rec.2020 (BT.2020)

四、友达液晶模组M190ETN01.0 电子详情

帧频率 :	60Hz
翻转扫描 :	No
功率总耗 :	9.4W (Typ.)

五、友达液晶模组M190ETN01.0信号详情

信号电气 :	电压供应	5.0V (Typ.)		电流供应	0.55/0.66A (Typ./Max.)
信号电气 :	功率消耗	2.8/3.3W (Typ./Max.)
信号类型 :	LVDS (2 ch, 8-bit)		逻辑电压	-
接口特征 :	位置	背面	类型	端子
接口详情 :	品牌	型号	脚距	脚数	数量	脚定义
接口详情 :	禾昌	187053-30091	1.0 mm	30 pins	1 pcs

六、友达液晶模组M190ETN01.0光源详情

光源特征：	光源类型	WLED	数量	11S4P	位置	侧入式光源(底部)
光源特征：	是否可换	-	形状	4串	寿命	30K(Min.) Hours
灯管电气 :	电压供应	35.2±2.2V		电流供应	50/53mA (Typ./Max.)
灯管电气 :	功率消耗	6.6/7.48W (Typ./Max.)
接口特征 :	位置	背面		类型	端子
接口详情 :	品牌	型号	脚距	脚数	数量	脚定义
接口详情 :	恩得利	3707K-S06N-21R	1.0 mm	6 pins	1 pcs	BLE-6PINS-CCAACC
光源驱动 :	无

七、友达液晶模组M190ETN01.0包装详情

包装箱 :	数量	重量	尺寸
包装箱 :	13 pcs / box	26.83 Kgs	409×367×475 mm (L×W×H)

友达液晶模组M190ETN01.0概况：

M190ETN01.0 (友达，AUO) 推出的一款采用a-Si TFT-LCD技术的19.0吋液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它白光LED背光，端子正装，表面雾面， TCO 7.0 Compliance等特征，M190ETN01.0推荐使用于电脑显示器等产品。

M190ETN01.0作为一款TN，常白显示，透射式液晶模组产品，M190ETN01.0可以提供250 cd/m²的显示亮度 1000:1的透射对比度，以及85/85/80/80 (Typ.)(CR≥10)(L/R/U/D)的可视角度，它的响应时间为3.6/1.4 (Typ.)(Tr/Td) ms。由于每个像素点采用了6-bit + Hi-FRC灰阶信号，此产品可以显示16.7M颜色，其显示的色彩饱和度也达到了72% (NTSC)。背光方面此产品采用了11S4P WLED发光的侧入式光源(底部)，光源的使用寿命为30K小时，不含背光驱动。M190ETN01.0采用了LVDS (2 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。

M190ETN01.0于2012年Q4量产，当前生产状态为量产中。如果开发新产品想采用M190ETN01.0液晶模组，建议多了解一下关于M190ETN01.0的最新的生产状态信息和技术信息。M190ETN01.0所有参数值均以规格书为准，M190ETN01.0规格书和最新价格可以咨询
