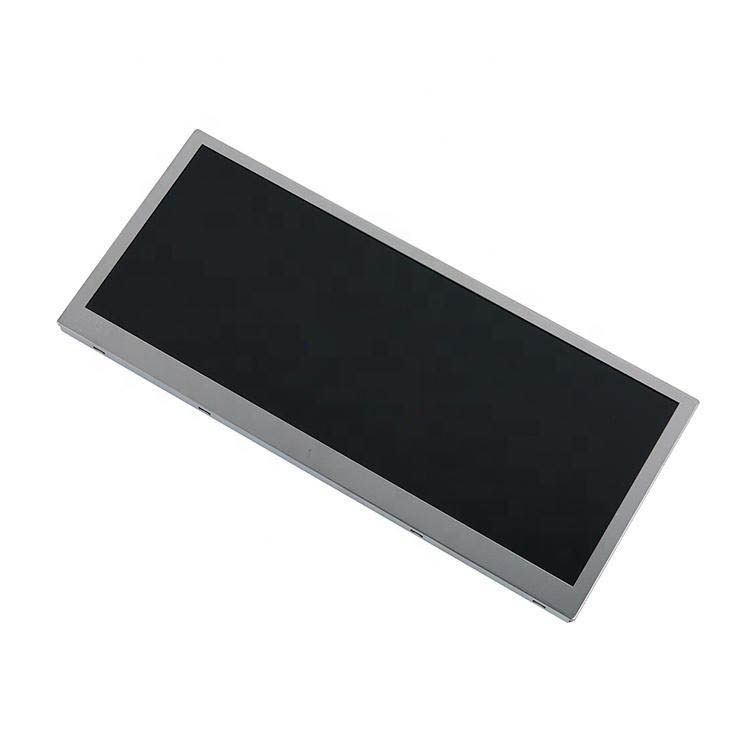

C103VAN01.1友达10.3寸条形车载液晶屏 C103VAN01.1宽温广视角10.3寸高亮条形工控液晶屏

基本信息：

品牌

AUO

型号

C103VAN01.1

屏幕类型

a-Si TFT-LCD , 液晶模组

应用环境：

RoHS

RoHS

抗振能力

2.0G (19.6 m/s²)

工作温度

-30 ~ 85 °C

存储温度

-40 ~ 95 °C

应用产品：

车载显示

典型特征：

广色域，表面雾面，广视角，风景模式，高亮度，宽温，白光LED背光，超宽屏，上/下/左/右翻转显示

对角尺寸：

10.3”

像素特征：

像素数量

像素排列

点间距

像素间距

1280(RGB)×480

RGB垂直条状

0.0635×0.1905 mm (H×V)

0.1905×0.1905mm (H×V)

结构尺寸：

显示区域

开口区域

外观尺寸

外观厚度

243.84(W)×91.44(H) mm

245.9(W)×95.2(H) mm

260.35(W)×113.73(H) mm

8.73/16.73 (Typ./Max.) mm

外观特征 :

物理形状

宽高比(H:V)

风景肖像

外观样式

平面矩形

8:3

风景模式

-

安装孔位 :

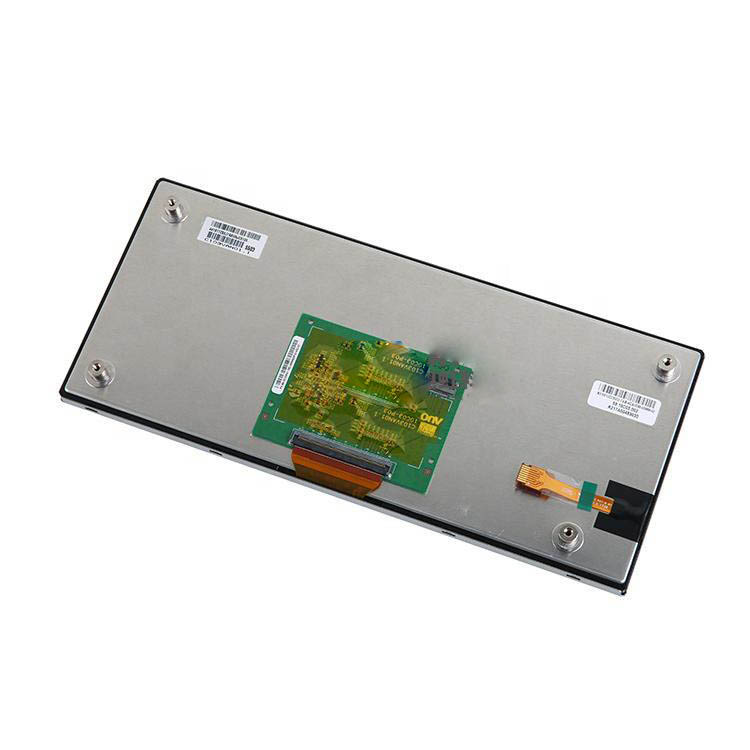

Rear mounting holes (4-M3) on pole

其他详情：

重量

TBD

表面处理

雾面，Hard coating (3H)

基本信息：

显示亮度

显示模式

对比度

600 cd/m² (Typ.)

AHVA，常黑显示，透射式

800:1 (Typ.) (透射)

推荐视角

可视角度

响应时间

全视角

80/80/80/80 (Typ.)(CR≥10)

40 (Max.)(Tr+Td) (ms)

色彩性能：

色域

颜色数量

白色坐标

80% NTSC (CIE1931)

16.7M (8-bit)

1.25 (Max.)(9 points)

色度

Wx:0.318; Wy:0.321

帧频率 :

60Hz

翻转扫描 :

翻转 (水平/垂直)

光源特征：

光源类型

位置

寿命（小时）

数量

形状

是否可换

WLED

侧入式光源

10K(Min)

-

-

-

WLED电气：

输入电压

输入电流

27/30.6V (Typ./Max.)

80/85mA (Typ./Max.)

接口特征：

WLED驱动状态

物理类型

无

FPC-

接口详情：

数量

脚间距

脚数

脚定义

1pcs

1.0mm

8pins

BLE-8PINS-AANNCCC

信号电气：

输入电压

输入电流

功率消耗

3.3/3.3V (Typ.)(VDD/VDDA)

500mA (Max.)

-

接口特征：

信号类型

物理类型

接口位置

LVDS (1 ch, 8-bit)

端子

-

接口详情：

品牌

型号

数量

脚数

脚间距

脚定义

广濑电机

FH28-40S-0.5SH

1pcs

40pins

0.5mm

包装箱：

数量

尺寸 (L×W×H)

重量

15 pcs / 箱

600×353×210 mm

12 Kgs
