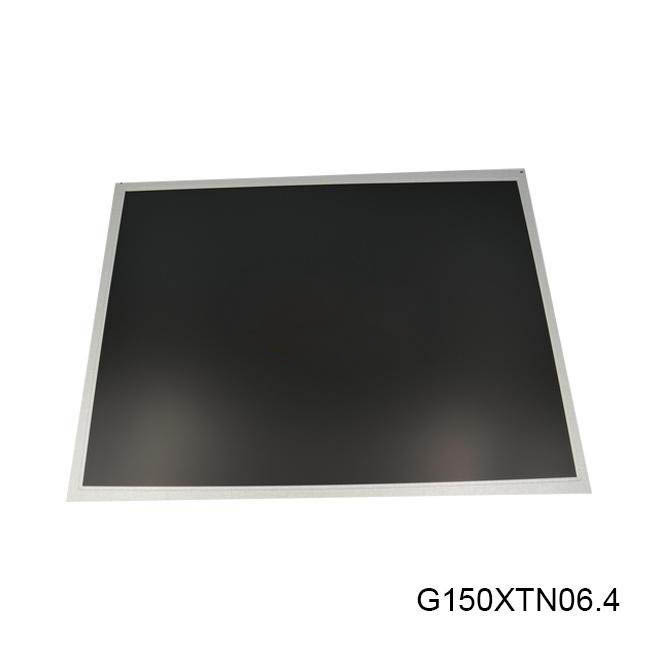

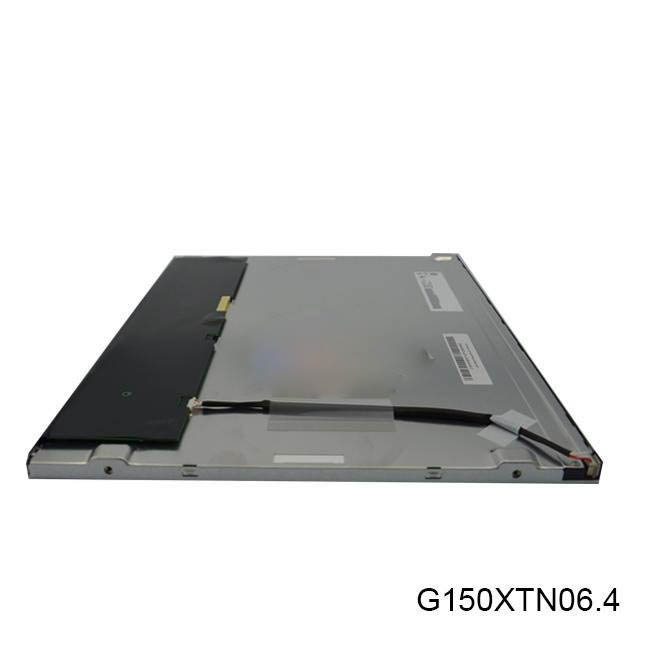

G150XTN06.4友达15寸液晶屏 15寸宽温工控屏G150XTN06.4 友达光电代理商

基础信息：

制造商

友达（AUO）

型号

G150XTN06.4

类型

a-Si   TFT-LCD , 液晶模组

应用产品

工业

屏幕尺寸

15.0”

应用环境：

工作温度

-30   ~ 85°C

存储温度

-30   ~ 85 °C

ROHS

ROHS

抗振性能

1.5G   (14.7 m/s²)

典型特征：

表面雾面，6/8位灰阶可选，广视角，宽温，背光易换，风景模式，白光LED背光，背光寿命大于7万小时 ，信号端子正装，180度翻转显示

像素特征：

解析度

1024(RGB)×768   , XGA

点间距

0.099×0.297(W×H)   mm

像素排列

RGB垂直条状

像素间距

0.297×0.297(W×H)   mm

结构尺寸：

显示区域(mm)

304.128(W)×228.096(H)   mm

开口区域(mm)

307.4×231.3   mm (H×V)

外观尺寸(mm)

326.5(W)×253.5(H)   mm

外观厚度(mm)

12.0   (Max.) mm

外观特征 ：

物理性质

平面矩形

外观样式

-

宽高比

4:3   (H:V)

风景肖像

风景模式

安装方式：

Side   mounting holes (4-M3) on left, right bezel

其他细节

重量

1.00Kgs   (Typ.)

表面处理

雾面，Hard coating (3H)

基础信息：

显示亮度

400   cd/m² (Typ.)

对比度

800:1   (Typ.) (透射)

可视角度

80/80/70/80   (Typ.)(CR≥10)

显示模式

TN，常白显示，透射式

推荐视角

-

响应时间（ms）

5.7/2.3   (Typ.)(Tr/Td) (ms)

色彩性能

白色坐标

Wx:0.313;   Wy:0.329

支持颜色

262K/16.2M   (6-bit / 6-bit + FRC)

色域

60%   NTSC (CIE1931)

亮度均匀性

1.25/1.33   (Typ./Max.)(9points)

帧频率 :

60Hz

翻转扫描 :

翻转 (180°)

功率总耗：

8.92W   (Typ.)

信号电气：

输入电流

450/750mA   (Typ./Max.)

输入电压

3.3V   (Typ.)

功率消耗

1.49/2.48W   (Typ./Max.)

信号接口

LVDS   (1 ch, 6/8-bit)

接口特征：

位置

背面

类型

端子

信号详情

品牌

型号

脚距

脚数

数量

脚定义

信盛精工

MSB240420E

1.25mm

20pins

1pcs

-

灯管特征：

灯管类型

WLED

数量

-

位置

侧入式光源(底部)

可换性

Replaceable

灯管形状

-

灯管寿命

70K(Min.)   (Hours)

接口特征：

位置

-

类型

端子

灯管驱动：

含LED驱动器

驱动电气：

输入电压

12.0V   (Typ.)

输入电流

0.62/0.84A   (Typ./Max.)

功耗

7.43/10.13W   (Typ./Max.)

包装箱：

数量

尺寸 (L×W×H)

重量

15pcs   / 箱

434×380×353   mm (L×W×H)

18.5   Kgs (Max.)
