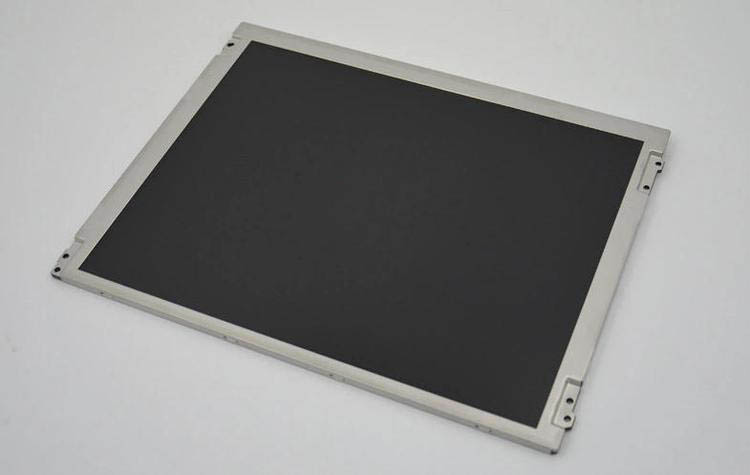

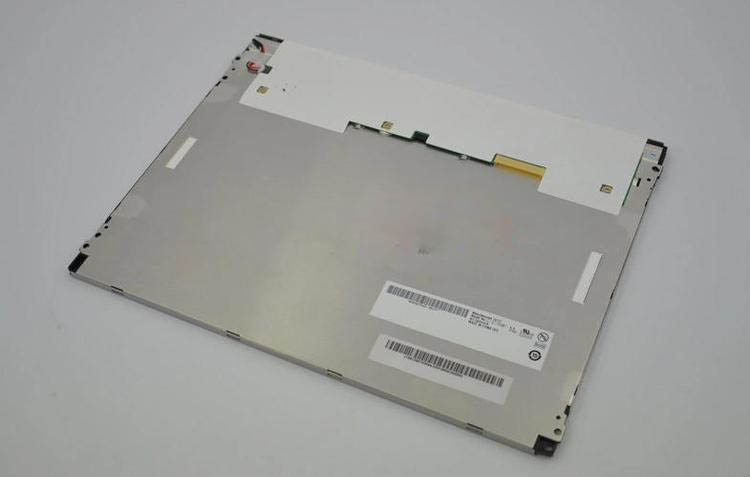

G121SN01 V4友达12.1寸液晶屏代理商 - 友达G121SN01 V4单通道LVDS接口工控液晶屏 auo代理

G121SN01 V4
液晶屏代理商
产品描述：G121SN01 V4友达12.1寸液晶屏代理商 - 友达G121SN01 V4单通道LVDS接口工控液晶屏 auo代理
在线订购

1、我公司G121SN01 V4为友达光电原厂原装全新液晶屏A规液晶屏；质量符合原厂的质量协议及技术协议标准(简称IIS准）；

2、正常使用下，液晶屏自售出之日起予以保修1年，

一、友达12.1寸宽温工控液晶屏G121SN01 V4基本参数

品牌	友达 (AUO)	型号名称	G121SN01 V4
屏幕尺寸	12.1"	屏幕类型	液晶模组, a-Si TFT-LCD
分辨率	800(RGB)×600 [SVGA]	像素配置	RGB垂直条状
显示尺寸	246184.5 mm (HV)	外观尺寸	279 209 mm (HV*D)
可视尺寸	249.05188.3 mm (HV)	表面处理	雾面，Hard coating(3H)
亮度	450cd/m²(Typ.)	对比度	700 : 1 (Typ.) [透射]
最佳角度	6 o'clock	光学模式	TN，常白显示，透射式
可视角度	80/80/65/75 (Typ.)(CR≥10)	响应速度	25/10 (Typ.)(Tr/Td) ms
颜色数量	262K/16.2M , 55% [CIE1931]	背光类型	9S2P WLED , 50K小时 , 含LED驱动器
屏幕重量	580g (Max.)	适用于	工业
刷新频率	60Hz	触摸功能	无触摸
信号系统	LVDS (1 ch, 6/8-bit) ,端子 , 20 pins	功耗	6.7W (Typ.)
供应电压	3.3V (Typ.)	温度范围	存储温度: -30 ~ 85 °C 工作温度: -30 ~ 85 °C

二、友达12.1寸宽温工控液晶屏G121SN01 V4信号详情

接口类型	LVDS (1 ch, 6/8-bit)
信号电气：	电压输入	3.3V (Typ.)	电流输入	280mA (Typ.)
FPC详情 :	脚间距	1.25 mm	数量	1 pcs
	脚数	20 pins	信号电气功耗	0.924W (Typ.)

三、友达12.1寸宽温工控液晶屏G121SN01 V4背光详情

背光类型	WLED	是否可换	Replaceable
背光数量	9S2P	灯管形状	2串
背光寿命	50K(Min.) (Hours)	位置	侧入式光源(顶部)
电压输入	28.8/32.9V (Typ./Max.)	电流输入	80mA (Typ.)
背光功耗	4.9/5.6W (Typ/Max.)	类型	端子
接口位置		背光驱动	含LED驱动器

四、友达12.1寸宽温工控液晶屏G121SN01 V4包装详情

包装箱：

数量

重量

尺寸 (L×W×H)

20 pcs / 箱

14.8 Kgs

570×320×420 mm

友达12.1寸宽温工控液晶屏G121SN01 V4概况：

G121SN01 V4 (别名: G121SN01 V.4)是友达光电股份有限公司 (友达，AUO) 推出的一款采用a-Si TFT-LCD技术的12.1吋液晶模组产品，G121SN01 V4装配有WLED背光，含LED驱动器背光驱动，无触摸。G121SN01 V4的工作温度为 -30 ~ 85°C，存储温度为 -30 ~ 85°C，耐振动性为1.5G (14.7 m/s²)。基于它表面雾面，6/8位灰阶可选，广视角，风景模式，宽温，背光易换，白光LED背光，背光寿命大于5万小时，信号端子正装，180度翻转显示， Mass production from May 2009; 6.7W等特征，G121SN01 V4推荐使用于工业等产品。

G121SN01 V4作为一款TN，常白显示，透射式液晶模组产品，G121SN01 V4可以提供450 cd/m²的显示亮度 700:1的透射对比度，以及80/80/65/75 (Typ.)(CR≥10)(L/R/U/D)的可视角度，最佳观看角度为6 o'clock，G121SN01 V4的响应时间为25/10 (Typ.)(Tr/Td) ms。由于每个像素点采用了6-bit / 6-bit + FRC灰阶信号，G121SN01 V4可以显示262K/16.2M颜色，其显示的色彩饱和度也达到了55% (CIE1931)。G121SN01 V4背光采用了9S2P WLED发光的侧入式光源(顶部)，光源的使用寿命为50K小时，含LED驱动器。G121SN01 V4采用了LVDS (1 ch, 6/8-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。G121SN01 V4的典型垂直刷新率Fv为60Hz。

G121SN01 V4于2009年Q2量产，当前生产状态为量产中。如果开发新产品想采用G121SN01 V4液晶模组，建议多了解关于G121SN01 V4的最新的生产状态信息和技术信息。G121SN01 V4参数值请以规格书为准！ G121SN01 V4最新价格可以咨询在线客服。
