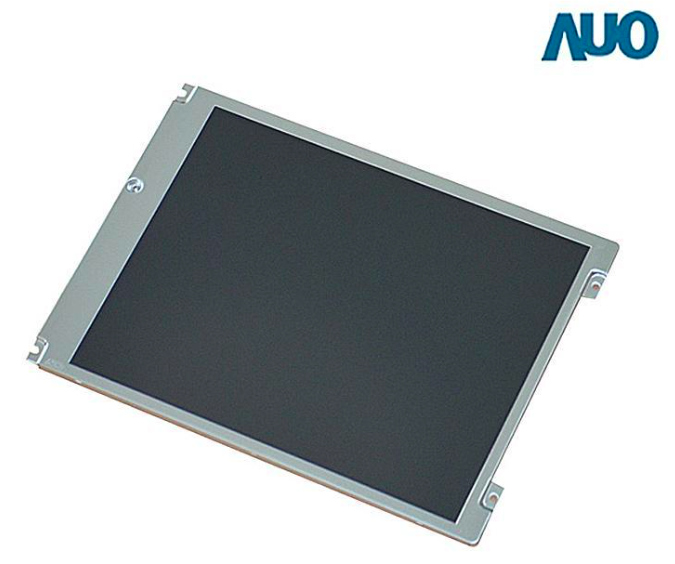

G084SN05 V9|友达8.4寸液晶屏

规格书参数

面板品牌：	友达(AUO)
面板型号：	G084SN05 V9
面板类型：	a-Si TFT-LCD，液晶屏
面板尺寸：	8.4英寸
分辨率:	800(RGB)x600
显示模式：	TN，常白显示，透射式
显示区域：	170.4x127.8 mm
外观尺寸：	203x142.5x8 mm
表面处理：	雾面，Hard coating (3H)
面板亮度:	450 cd/m2 (Typ.)
对比度:	600:1 (Typ.)(透射)
显示颜色：	262K/16.2M (6-bit / 6-bit + FRC) , CIE1931 45%
响应时间：	20/10 (Typ.)（Tr/Td) (ms)
可视角度：	80/80/80/60 (Typ.)(CR>10)(左/右/上/下）
扫描频率：	60Hz
光源类型：	2 strings WLED 含LED驱动器
信号接口：	LVDS (1 ch, 6/8-bit)，20 pins
面板电压：	3.3V (Typ.)
面板型号：	G084SN05V9
型号别名：	G084SN05V.9
面板类型：	a-Si TFT-LCD，液晶屏
工作温度：	-30~85℃
存储温度：	-30~85℃
面板尺寸：	8.4英寸
点分辨率:	800(RGB)x600 (SVGA)
像素密度:	119 PPI
像素排列:	RGB垂直条状
宽高比:	4：3 (宽:高)
物理形状：	平面矩形显示
点间距：	0.071x0.213 mm (横*竖）
像素间距:	0.213x0.213 mm (横*竖）
面板重量：	250g (Typ.)
表面处理：	雾面, Hard coating (3H)
显示区域：	170.4x127.8 mm (横*竖）
可视区域：	174.15x131.2 mm (横*竖）
外观尺寸：	203x142.5 mm (横*竖）
外观尺寸：	8.0 (Max.) mm (厚度）
显示模式：	TN，常白显示，透射式
面板亮度:	450 cd/m² (Typ.)
对比度：	600 : 1 (Typ.)(透射）
显示颜色：	262K/16.2M (6-bit / 6-bit + FRC)
显示色域:	45% NTSC (CIE1931)
响应时间：	20/10 (Typ.)(Tr/Td) (ms)
可视角度：	80/80/80/60 (Typ.)(CR>10)(左/右/上/下)
最佳视角：	6 o'clock
白色色度：	Wx:0.310; Wy:0.330
扫描频率：	60Hz
反转扫描：	翻转（水平/垂直)
功率总耗：	2.94W(Typ.)
灯管位置:	侧入式光源(底部)
光源类型：	WLED
灯管数量：	2 strings
灯管形状：	2串
光源寿命：	50K (Min.)(小时)
灯管易换：	Replaceable
单灯电压：	19.2/21.9V (Typ./Max.)
单灯电流：	50/52.5mA (Typ./Max.)
灯管总功率：	1.92W (Typ.)
背光电路：	含LED驱动器
背光电路：	10.8/12.0/12.6V (Min./TYP./Max.)(输入电压)
背光电路：	0.17A (Typ.)(输入电流）
背光功耗：	2.04/2.14W (Typ./Max.)
