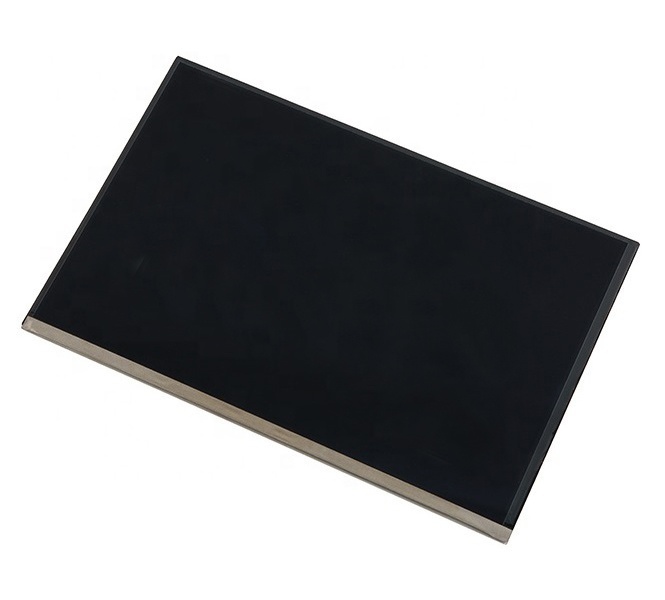

G101UAN02.0 高清 MIPI接口

友达液晶模组G101UAN02.0 应用详情

制造商

友达

型号

G101UAN02.0

类型

a-Si TFT-LCD , 液晶模组

应用产品

工业户外高亮

对角尺寸

10.1"

存储温度

-20 ~ 60 °C

工作温度

-10 ~ 60 °C

RoHS

RoHS Compliance

抗振性能

1.5G (14.7 m/s²)

友达液晶模组G101UAN02.0 结构详情

解析度

1920(RGB)×1200 , WUXGA

点间距(mm)

0.038×0.113 (H×V)

像素排列

RGB垂直条状

像素间距(mm)

0.113×0.113 (H×V)

显示区域(mm)

216.81(H) × 135.5(V)

外观尺寸(mm)

229.4(H) × 150.5(V)

外观厚度(mm)

2.9/4.95 (Typ./Max.)

物理形状

平面矩形

宽高比

16:10 (H:V)

风景肖像

风景模式

重量

170g (Max.)

表面处理

Hard coating，抗反射处理

友达液晶模组G101UAN02.0 光学详情

显示亮度

800 cd/m² (Typ.)

对比度

800:1 (Typ.) (透射)

可视角度

85/85/85/85 (Typ.)(CR≥10)

显示模式

AHVA，常黑显示，透射式

推荐视角

全视角

响应时间(ms)

25 (Typ.)(Tr+Td)

白色坐标

Wx:0.313; Wy:0.329

支持颜色

16.7M (6-bit + Hi-FRC)

色温

6485K

亮度均匀性

1.43 (Max.)(5 points)

NTSC比值

53%

sRGB覆盖率

74%

Adobe RGB覆盖率

55%

DCI-P3覆盖率

55%

Rec.2020覆盖率

40%

室外可视性

是

友达液晶模组G101UAN02.0 电子详情

帧频率

60Hz

翻转扫描

No

功率总耗

5.54W (Typ.)

友达液晶模组G101UAN02.0 信号详情

电压供应

3.3V (Typ.)

电流供应

0.26/0.32mA (Typ./Max.)

功率消耗

0.95W (Max.)

信号类型

MIPI (4 data lanes)

类型

端子

友达液晶模组G101UAN02.0 光源详情

光源类型

WLED

数量

6S6P

位置

侧入式光源

形状

阵列

寿命

20K(Typ.) Hours

电压供应

33.9/34.8V (Typ./Max.)

电流供应

17.9mA (Typ./Max.)

功率消耗

4.3/4.5W (Typ./Max.)

类型

包含在屏信号接口中

光源驱动

含LED驱动器

电压供应

12.0±1.2V
