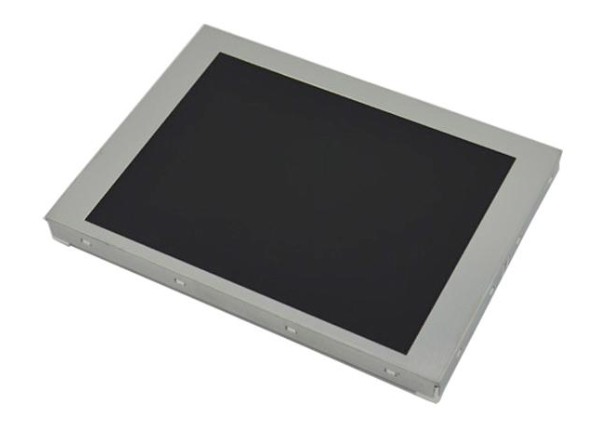

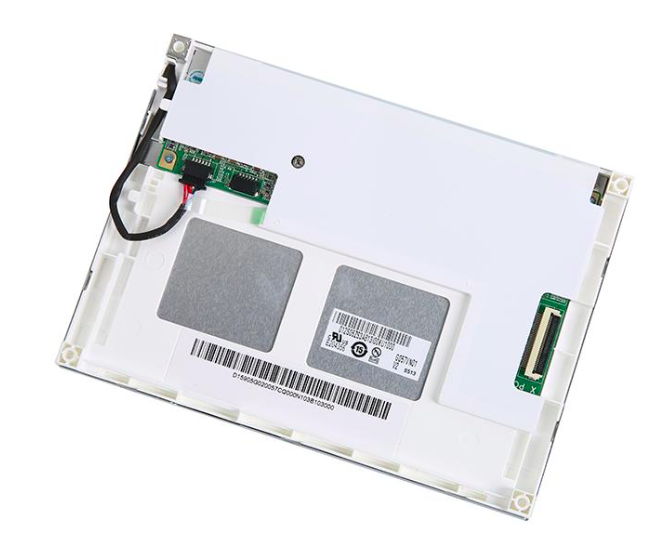

G057VN01V2

G057VN01 V2 基本参数

产品型号

G057VN01-V2

屏尺寸

5.7"

分辨率

640×480

分辨率简称

VGA

显示比例

4:3

像素排列

RGB垂直条状

点距

0.060×0.180 mm

产品组成

液晶屏,

面板类型

a-Si TFT-LCD

主要用途

【工业】,

G057VN01 V2光电参数

显示模式

TN，常白显示，透射式

亮度

700 nits

对比度

800:1

颜色

262K

色彩饱和度

50%NTSC(CIE1931)

响应时间

15/10 (Tr/Td) ms

可视角度

70/70/80/80(上/下/左/右)

最佳视角

12 o'clock

白场色度

TBD

白场变动

1.30 (5 points)

扫描频率

60Hz

反转扫描

翻转 (水平/垂直)

信号类型大类

Parallel

接口类型

CMOS

信号接口定义

DRGB-33P1C6B-010A

驱屏电压

3.3V

面板输入电流

140mA (ICC)

信号接口类型

端子

信号接口品牌

JST

信号接口型号

089H33-000100-G2-R

信号接口脚距

1 mm

信号接口脚数

6 pins

G057VN01 V2结构参数

工作温度

-30 °C ~ 85 °C

存储温度

-30°C ~ 85°C

表面处理

雾面，Hard coating (3H)

显示区域

115.2×86.4 mm

可视区域

118.2×89.4

外形尺寸

144.00× 104.60×12.30 mm

触摸屏

无

灯管位置

侧入式光源

背光类型

WLED

背光寿命

50K Hours

内置灯管驱动器

含LED驱动模块

背光接口类型

端子

背光接口品牌

JST

背光接口型号

SM06B-SRKS-G-TB

背光接口数量

1 pcs

背光接口脚距

1.0 mm mm

背光接口定义

DRGB-33P1C6B-010A
