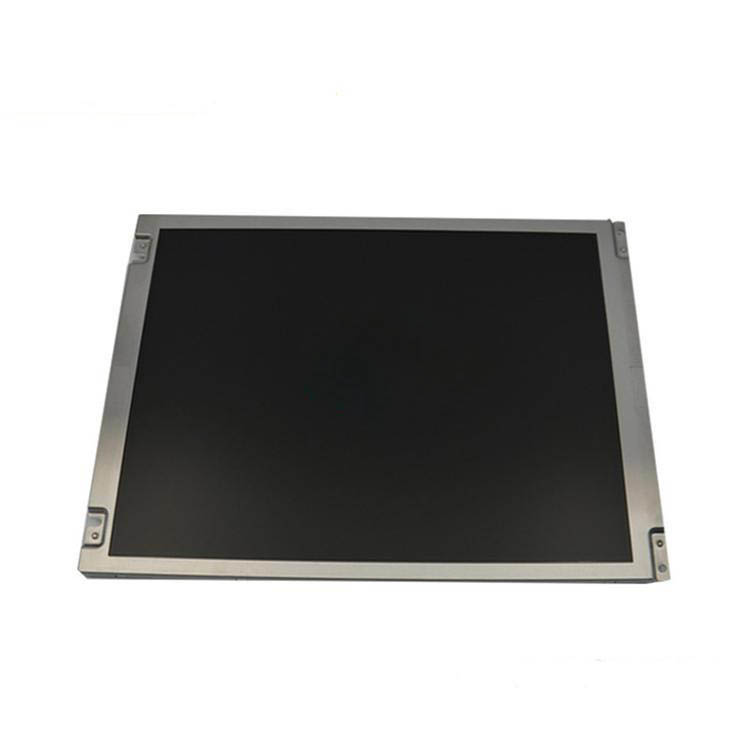

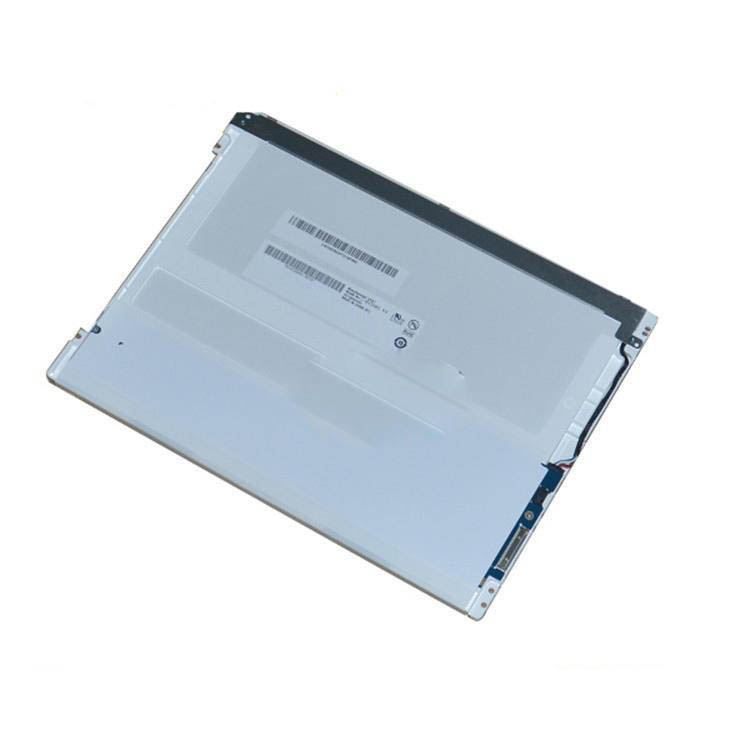

G104SN03 V5友达10.4寸工业液晶屏工控lcd - G104SN03V5 10.4寸液晶屏友达代理商

产品描述：G104SN03 V5友达10.4寸工业液晶屏工控lcd - G104SN03V5 10.4寸液晶屏友达代理商
在线订购

1、我公司G104SN03 V5为友达光电原厂原装全新液晶屏A规液晶屏；质量符合原厂的质量协议及技术协议标准(简称IIS准）；

2、正常使用下，液晶屏自售出之日起予以保修1年，

一、友达10.4寸友达液晶模组G104SN03 V5基本参数

品牌	友达 (AUO)	型号名称	G104SN03 V5
屏幕尺寸	10.4 inch	屏幕类型	a-Si TFT-LCD, 液晶模组
分辨率	800(RGB)×600 [SVGA]	像素配置	RGB垂直条状
显示尺寸	211.2(横)×158.4(竖) mm	外观尺寸	236(横)×176.9(竖) ×6(厚) mm
可视尺寸	214.8(横)×162.0(竖) mm	表面处理	雾面，Hard coating (3H)
亮度	230 cd/m² (Typ.)	对比度	500:1 (Typ.) (透射)
		光学模式	TN，常白显示，透射式
可视角度	80/80/60/70 (Typ.)(CR=10)	响应速度	10/5 (Typ.)(Tr/Td) ms
颜色数量	262K/16.2M , 50% (CIE1931)	背光类型	WLED [3 strings] , 30K小时 , 含LED驱动器
屏幕重量	280g (Typ.)	适用于	工业
刷新频率	60Hz	触摸功能	无触摸
信号系统	20 pins LVDS (1 ch, 6/8-bit) , 端子	功耗	3.50W (Typ.)
供应电压	3.3V (Typ.)	温度范围	工作温度: -20 ~ 70 °C ; 存储温度: -20 ~ 70 °C

二、友达10.4寸友达液晶模组G104SN03 V5信号详情

接口类型：	LVDS (1 ch,6/8-bit)	信号逻辑电压
信号电气：	电压输入	3.3V (Typ.)	电流输入	320mA (Typ.)
FPC详情 :	脚间距	1.0 mm	数量	1 pcs
	脚数	20 pins	信号电气功耗	1.06W (Typ.)

三、友达10.4寸友达液晶模组G104SN03 V5背光详情

背光类型	WLED	是否可换	Replaceable
背光数量	3 strings	灯管形状	3串
背光寿命	30K(Typ.) (Hours)	位置	侧入式光源
电压输入	26.0/29.2V (Typ./Max.)	电流输入	25mA (Typ.)
背光功耗	1.95W (Typ.)	类型	端子
接口位置		背光驱动	含LED驱动器

四、友达10.4寸友达液晶模组G104SN03 V5包装详情

包装箱：	数量	重量	尺寸 (L×W×H)
	30 pcs / 箱	13 Kgs	448×402×350 mm

友达10.4寸友达液晶模组G104SN03 V5概况：

G104SN03 V5友达光电(AUO) 推出的一款采用a-Si TFT-LCD技术的10.4吋液晶模组产品，G104SN03 V5装配有WLED背光，含LED驱动器背光驱动，无触摸。G104SN03 V5工作温度为 -20 ~ 70°C，存储温度为 -20 ~ 70°C，耐振动性为1.5G (14.7 m/s²)。基于它表面雾面，6/8位灰阶可选，广视角，风景模式，背光易换，白光LED背光，180度翻转显示等特征，G104SN03 V5推荐使用于工业等产品。G104SN03 V5作为一款TN，常白显示，透射式液晶模组产品，G104SN03 V5可以提供230 cd/m²的显示亮度 500:1的透射对比度，以及80/80/60/70 (Typ.)(CR=10)(L/R/U/D)的可视角度，G104SN03 V5的响应时间为10/5 (Typ.)(Tr/Td) ms。由于每个像素点采用了6-bit / 6-bit + FRC灰阶信号，G104SN03 V5可以显示262K/16.2M颜色，其显示的色彩饱和度也达到了50% (CIE1931)。G104SN03 V5背光采用了3 strings WLED发光的侧入式光源，光源的使用寿命为30K小时，含LED驱动器。G104SN03 V5采用了LVDS (1 ch, 6/8-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。

G104SN03 V5于2011年Q4量产，当前生产状态为量产中。如果开发新产品想采用G104SN03 V5液晶模组，建议多了解关于G104SN03 V5的最新的生产状态信息和技术信息。G104SN03 V5参数值请以规格书为准！G104SN03 V5最新价格可以咨询在线客服。
