乐升

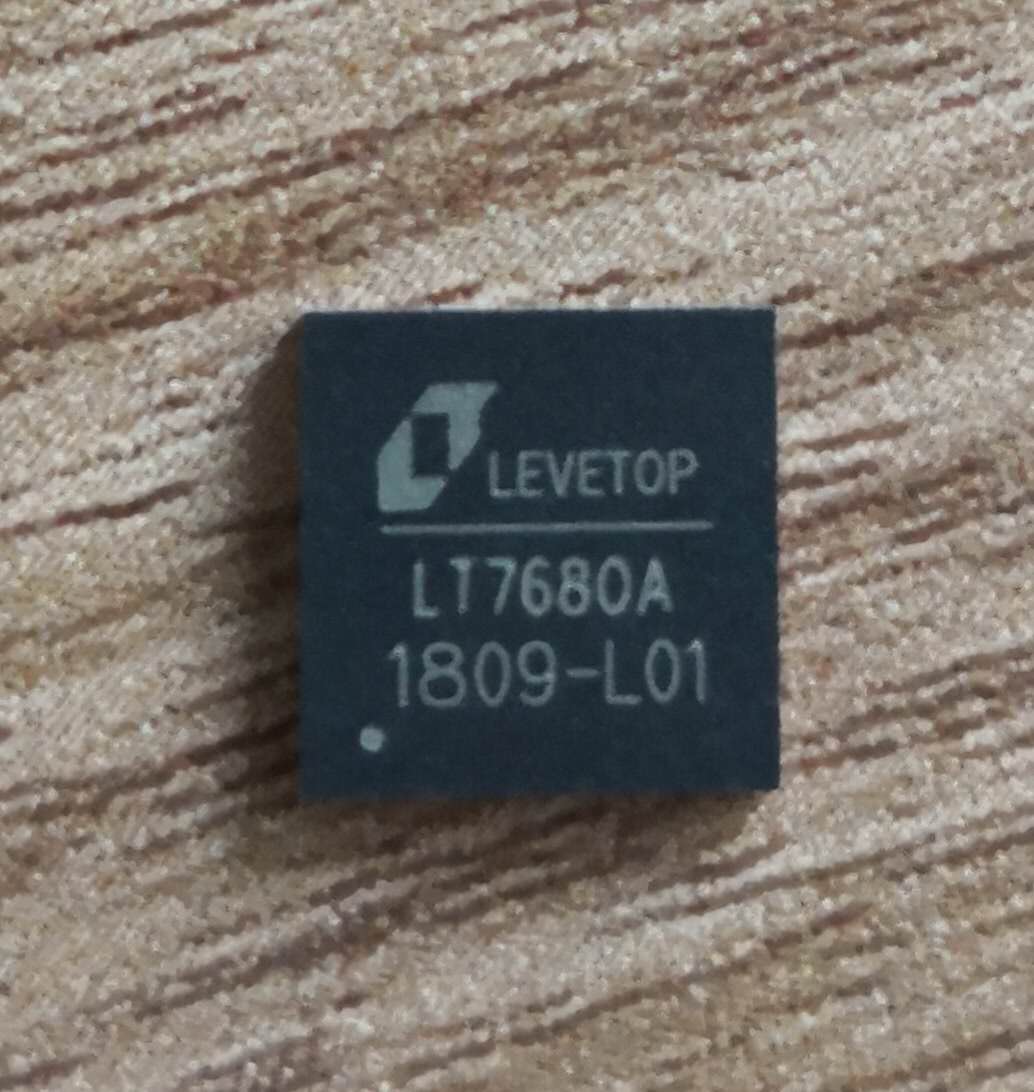

LT7680A

IC
液晶控制器
TFT控制器
RGB转MCU
产品描述：• 支持 SPI、I2C 串行界面 • 内建几何绘图引擎，支持画点、画线、画曲线、椭圆、三角形、矩形、圆角矩形功能 • 内建 2D 图形加速引擎，提供如显示旋转、画面镜射、 PIP（Picture-in-Picture）及图形混合透明显示 • 内建高容量 64Mbit 显示内存 • 支持 320*240 到 800*600 的 16/18bits RGB 接口
在线订购

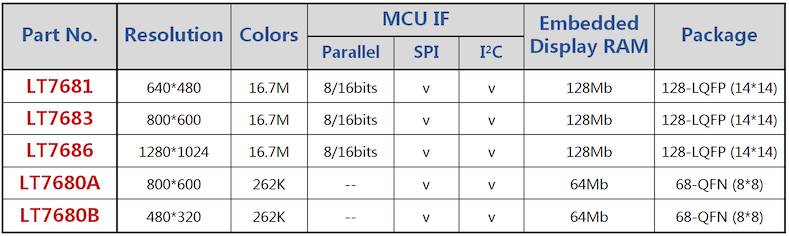

LT7680 是乐升半导体继 LT7681、LT7683、LT7686 TFT 绘图显示芯片后推出的一个高效能 LCD 图形加速显示芯片。显示的分辨率可以支持由 320*240 （QVGA）到 800*60（SVGA），显示屏则支持 16/18-bits 的 RGB 接口。

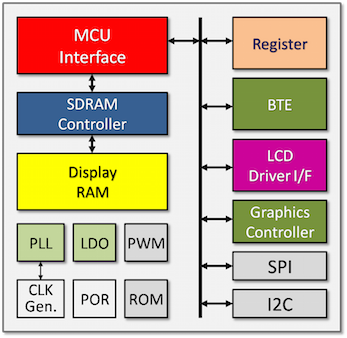

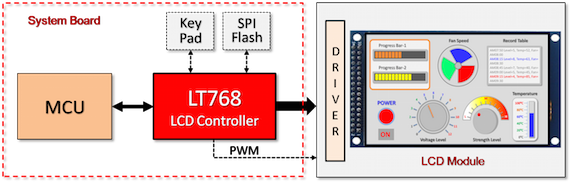

LT7680 支持 SPI、I2C 串口界面。为了达到多层次、高分辨率的显示效果，LT7680 内建了 64Mb 显示内存，可以支持从每像素1bit 的 2 灰阶到高达每像素 24bit 的 16M 颜色显示。LT7680 内建几何绘图引擎，支持画点、画线、画曲线、椭圆、三角形、矩形、圆角矩形等功能，同时内嵌的硬件图形加速引擎（BTE）提供了命令类型的图形操作，如画面旋转、翻转、镜射、画中画（PIP）及图形混合、透明显示等功能，大大提升了产品的显示效能，因而能够极大程度地减轻 MCU 的软件运行负担，如果使用高速的 SPI 接口更能减少 MCU I/O 口的需求，而不必为了 TFT 屏而去升级 MCU。 LT7680 强大的显示效能非常适合于具有 TFT-LCD 显示的嵌入式系统，如家电、工业控制、电子仪器、医疗设备、人机接口、工业设备
