LT268

内建 32Bit MCU、64/128KB Flash、8KB SRAM
•  内建多样化串口指令
•  提供串口屏的 Uart 接口
•  提供 MCU 屏的 SPI接口及 8 位 MCU 接口
•  提供外接的SPI NOR Flash 接口储存图片等数据
•  提供 SD Card 接口 (Option)
•  支持320*240以下MCU屏

•  内建串口指令功能：图片显示、GIF 动画显示、
•  循环图片显示、开机画面显示、进度条显示、
文字符串显示功能
•  内建画线、画圆、画三角形、画矩形等几何图形
显示功能
•  工作电压：3.0V~3.6V

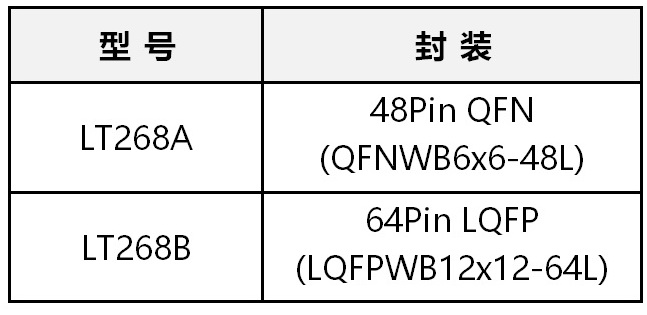

•  封装：48pin QFN / 64pin LQFP6V

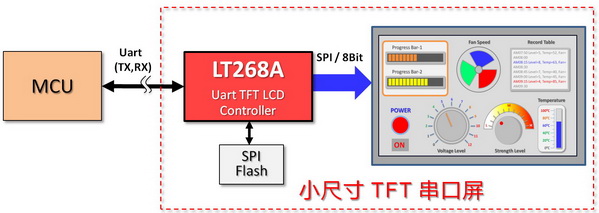

LT268 是一款针对小尺寸MCU屏所设计的Uart 串口屏控制芯片。其内部采用 乐升半导体 的32bit MCU 核心架构，主要的功能就是提供Uart串口通讯，让上位机MCU透过简易的指令就能轻易的将要显示到TFT屏的内容传递给小尺寸MCU屏上的TFT驱动器（Driver），LT268x内部硬件及程序提供图形处理功能，能够提升TFT显示效率，及降低远程MCU处理图形显示的时间， LT268x支持小尺寸MCU接口的TFT屏，通常是3.5”以下、显示分辨率为320*240（QVGA）以内、提供SPI或8位并口的MCU屏。

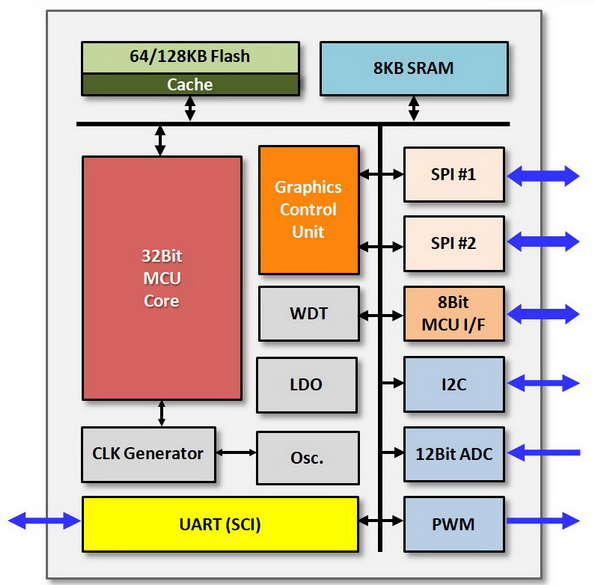

LT268x内部的主频可达72MHz，含有64K/128bytes Flash、8Kbytes SRAM，除了提供Uart串口通讯，也提供一SPI Flash接口，外接的SPI Flash可以用来储存图片、动画、字库等信息，其中LT268B还提供SD Card功能，可以将图片、动画、字库等信息存在 SD Card 内。LT268 可以配合 乐升半导体 开发的 PC 上位机软件（UI_Editor / UartTFT_Tool），直接在电脑上进产品的 UI 显示接口开发，除了提升显示效率外，也大幅缩短 TFT 显示功能的开发周期。LT268x 内建串口指令功能包括图片显示、GIF 动画显示、循环图片显示、开机画面显示、进度条显示、文字符串显示，及几何图形显示如画线、画圆、画三角形、画矩形等功能。LT268 的显示功能非常适合用在有小尺寸 TFT-LCD 屏的电子产品上，如各式小家电、智能家电、工业控制板、电子仪器、医疗设备、小型检测设备等产品。
