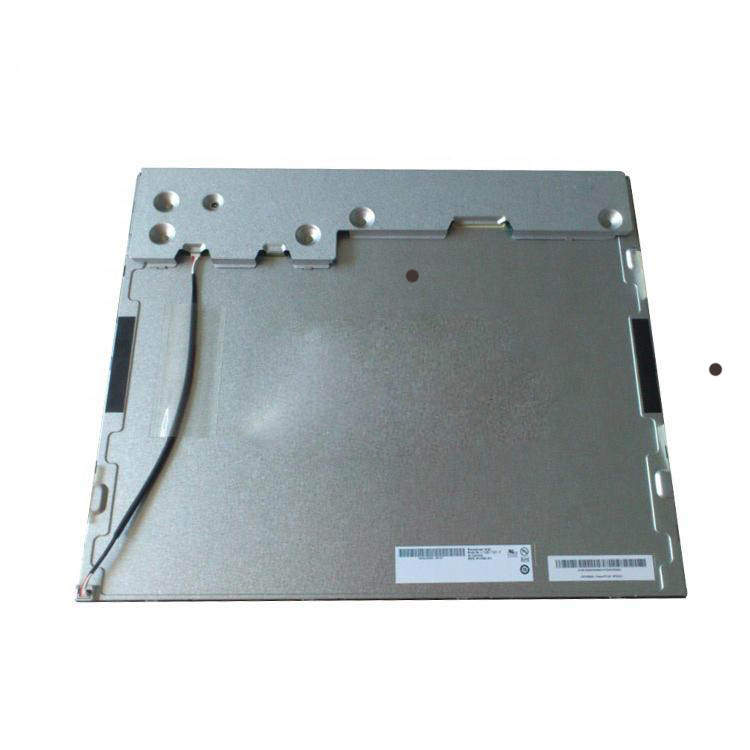

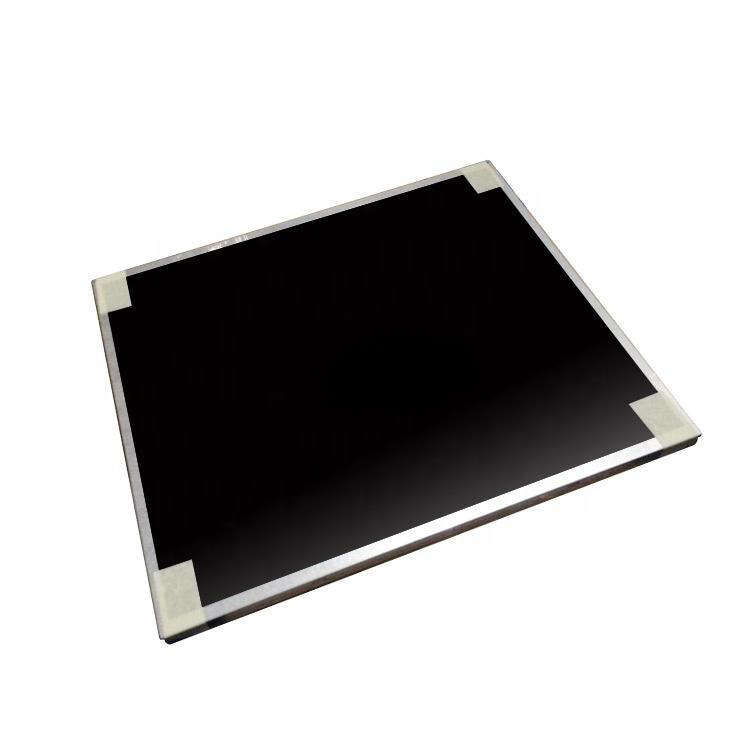

G190ETN01.4友达19寸宽温广视角屏 LVDS接口50K小时背光寿命auo19寸工业液晶屏 友达代理商

基本信息：

制造商

友达（AUO）

型号

G190ETN01.4

类型

液晶模组     a-Si TFT-LCD

应用产品

工业

对角尺寸

19”

应用环境：

工作温度

-30 ~ 85 °C

存储温度

-30 ~ 85 °C

ROHS

ROHS

耐振动性

1.5G (14.7 m/s²)

典型特征：

广色域，表面雾面，广视角，宽温，风景模式，白光LED背光，背光寿命大于5万小时，信号端子正装

像素特征：

解析度

1280(RGB)×1024 , SXGA

点间距

0.098×0.294 mm (H×V)

像素排列

RGB垂直条状

像素间距

0.294×0.294 mm (H×V)

结构尺寸：

显示区域

376.32×301.056 mm (H×V)

开口区域

379.72×304.46 mm (H×V)

外观尺寸

396×324 mm (H×V)

外观厚度

13.38 (Max.) mm

外观特征：

物理形状

平面矩形

外观形状

-

宽高比

5:4 (H:V)

风景肖像

风景模式

安装方式：

Side mounting holes (4-M3) on left, right bezel

其它参数：

重量

1.80Kgs (Typ.)

表面处理

雾面，Hard coating (3H)

基本信息：

显示亮度

450 cd/m² (Typ.)

对比度

1000:1 (Typ.) (透射)

可视角度

85/85/80/80 (Typ.)(CR≥10)

显示模式

TN，常白显示，透射式

最佳视角

-

响应时间

7/3 (Typ.)(Tr/Td) (ms)

色彩性能：

白色坐标

X:0.313; Y:0.329

支持颜色

16.7M (6-bit + Hi-FRC)

色域

90% NTSC (CIE1931)

亮度均匀性

1.25/1.33 (Typ./Max.)(9 points)

翻转扫描 :

No

刷新频率：

60Hz

功率总耗：

20W (Typ.)

光源特征：

光源类型

WLED

光源形状

4串

位置

侧入式光源（底部）

数量

4 strings

是否可换

-

灯管寿命

50K(Typ.) (Hours)

驱动电气：

电压输入

10.8/12.0/13.4V (Min./Typ./Max.)

电流输入

1.25/1.35A (Typ./Max.)

功耗

15/16.2W (Typ./Max.)

灯管电气：

电压供应

38.4±4.8V

电流供应

100mA (Typ.)

接口特征：

类型

端子

灯管驱动：

含LED驱动器

信号系统 :

LVDS (2 ch, 8-bit)

信号逻辑电压

-

信号电气：

电压输入

5.0V(Typ.)

电流输入

1.0/1.2A (Typ./Max.)

功耗

5.0/6.0W (Typ./Max.)

接口特征：

类型

端子

位置

背面

端子详情：

品牌

型号

脚间距

脚数

数量

接口定义

广濑电机

DF14H-30P-1.25H(56)

1.25 mm

30 pins

1 pcs

LVDS-30P2C8B-200A

包装箱 :

数量

重量

尺寸 (L×W×H)

9 pcs / 箱

19.0 Kgs

489×293×420 mm
