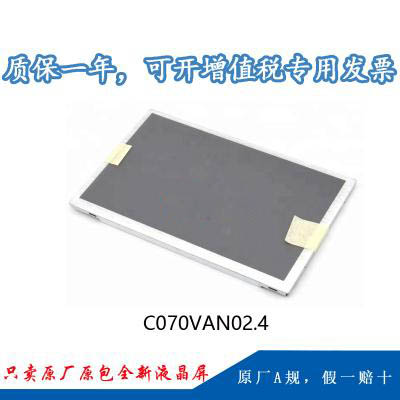

一 、友达7寸车载户外高亮液晶模组C070VAN02.9应用详情
|
基础信息： |
制造商 |
友达（AUO） |
型号 |
C070VAN02.4 |
|
类型 |
a-Si TFT-LCD , 液晶模组 |
应用产品 |
车载显示，户外高亮 |
|
|
屏幕尺寸 |
7” |
|||
|
应用环境： |
工作温度 |
-30 ~ 85 °C |
存储温度 |
-40 ~ 95 °C |
|
ROHS |
ROHS |
抗振性能 |
2.9G (28.4 m/s²) |
|
|
典型特征： |
广色域，表面雾面，广视角，风景模式，宽温，3G抗震，超高亮度，白光LED背光，宽屏，上/下/左/右翻转显示 |
|||
二 、友达7寸车载户外高亮液晶模组C070VAN02.9结构详情
|
像素特征： |
解析度 |
800×480(RGB) , WVGA |
点间距 |
0.1905×0.0635 mm (H×V) |
|
像素排列 |
RGB垂直条状 |
像素间距 |
0.1905×0.1905 mm (H×V) |
|
|
结构尺寸： |
显示区域 |
152.4×91.44 mm (H×V) |
开口区域 |
157.35×95.0 mm (H×V) |
|
外观尺寸 |
167.3×109.2 mm (H×V) |
外观厚度 |
6.68/11.88 (Typ./Max.) mm |
|
|
外观特征 ： |
物理性质 |
平面矩形 |
外观样式 |
- |
|
宽高比 |
15:9 (H:V) |
风景肖像 |
风景模式 |
|
|
安装方式： |
Rear mounting Pole (4-M2) |
|||
|
其他参数： |
重量 |
TBD |
表面处理 |
雾面 |
三、友达7寸车载户外高亮液晶模组C070VAN02.4光学详情
|
基础信息： |
显示亮度 |
1000 cd/m² (Typ.) |
对比度 |
1000:1 (Typ.) (透射) |
|
可视角度 |
80/80/80/80 (Typ.)(CR≥10) |
显示模式 |
AHVA，常黑显示，透射式 |
|
|
推荐视角 |
全视角 |
响应时间 |
9/11 (Typ.)(Tr/Td) (ms) |
|
|
色彩性能： |
白色坐标 |
Wx:0.298; Wy:0.321 |
支持颜色 |
16.7M (8-bit) |
|
色域 |
72% NTSC (CIE1931) |
亮度均匀性 |
1.25 (Max.)(9 points) |
|
|
显示性能： |
室外可视 |
是 |
投射系数 |
- |
四、友达7寸车载户外高亮液晶模组C070VAN02.4电子详情
|
帧频率 : |
60Hz |
|
翻转显示 |
翻转 (水平/垂直) |
五、友达7寸车载户外高亮液晶模组C070VAN02.9信号详情
|
信号电气： |
输入电流 |
14.2/22.5/1.17/1.07mA (Typ.)(IDD/AIDD/IGH/IGL) |
输入电压 |
3.3/13/20/-8V (Typ.)(VDD/AVDD/VGH/VGL) |
||
|
信号逻辑电压 |
0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD |
信号接口 |
Parallel RGB (1 ch, 8-bit) + SPI |
|||
|
接口特征： |
位置 |
背面 |
类型 |
FPC |
||
|
信号详情： |
品牌 |
型号 |
脚距 |
脚数 |
数量 |
脚定义 |
|
0.5mm |
50pins |
1pcs |
||||
六、友达7寸车载户外高亮液晶模组C070VAN02.9发光详情
|
灯管特征： |
灯管类型 |
WLED |
数量 |
- |
位置 |
侧入式光源 |
||||
|
可换性 |
- |
灯管形状 |
- |
灯管寿命 |
10K(Typ.) (Hours) |
|||||
|
灯管电气 |
电压输入 |
21.6/24/27.2V (Min./Typ./Max.) |
电流输入 |
80/85mA (Typ./Max.) |
||||||
|
接口特征： |
位置 |
- |
类型 |
FPC |
||||||
|
灯管驱动： |
无 |
|||||||||
|
接口详情： |
品牌 |
型号 |
脚间距 |
脚数 |
数量 |
接口定义 |
||||
|
0.5mm |
10pins |
1pcs |
||||||||
