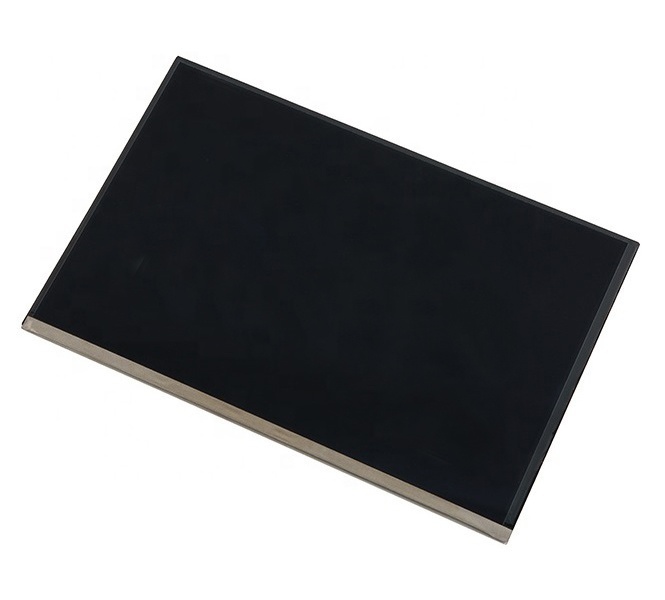

G133HAN01.0

友达液晶模组G133HAN01.0 应用详情

品牌：友达

型号名称：G133HAN01.0

屏幕类型：a-Si TFT-LCD , 液晶模组

屏幕尺寸：13.3吋

适用于：工业医疗影像游戏

工作温度：0 ~ 70 °C

存储温度：0 ~ 70 °C

抗振能力：1.5G (14.7 m/s²)

RoHS：RoHS Compliance

友达液晶模组G133HAN01.0 光学详情

亮度(cd/m²)：400 (Typ.)

对比度：800 : 1 (Typ.) (透射)

角度：全视角

响应速度：25 (Typ.)(Tr+Td) (ms)

可视角度：85/85/85/85 (Typ.)(CR≥10)

光学模式：AHVA，常黑显示，透射式

色度：Wx:0.313; Wy:0.329

颜色数量：16.7M (8-bit)

色温：6485K

白场变动：1.25/1.33 (Typ./Max.)(5 points)

NTSC比值：90%

sRGB覆盖率：100%

Adobe RGB覆盖率：82%

DCI-P3覆盖率：90%

Rec.2020覆盖率：67%

友达液晶模组G133HAN01.0 结构详情

分辨率：1920(RGB)×1080 , FHD

像素配置：RGB垂直条状

点间距(W×H)：0.05095×0.15285 mm

像素间距(W×H)：0.15285×0.15285 mm

显示尺寸：293.472(W)×165.078(H) mm

外观尺寸：309.7(W)×184.1(H) mm

可视尺寸：295.07(W)×166.68(H) mm

外观厚度：10.1 (Max.) mm

物理形状：平面矩形

风景肖像：风景模式

宽高比(W:H)：16:9

外观形状：厚屏 (PCBA弯折, 厚度≥5.2mm)

重量：500g (Typ.)

表面处理：雾面

友达液晶模组G133HAN01.0 电子详情

刷新频率：60Hz

翻转扫描：No

功率总耗：16.8W (Typ.)

友达液晶模组G133HAN01.0 信号详情

输入电流：500mA (Max.)

输入电压：3.3V (Typ.)

功耗：1.8W (Max.)

信号接口：LVDS (2 ch, 8-bit)

类型：端子

友达液晶模组G133HAN01.0 发光详情

灯管类型：WLED

位置：侧入式光源

寿命：50K(Typ.) (Hours)

类型：端子

背光驱动：含LED驱动器

输入电流：1.25A (Typ.)

输入电压：12.0±1.2V

功耗：15W (Max.)
