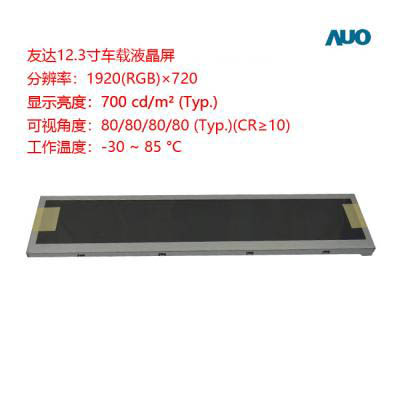

一、友达12.3寸车载液晶模组C123HAN02.1应用特征
|
基本信息： |
品牌 |
型号 |
屏幕类型 |
其它名称 |
|
友达 |
C123HAN02.1 |
a-Si TFT-LCD , 液晶模组 |
- |
|
|
最大额定： |
RoHS |
工作温度 |
存储温度 |
抗振能力 |
|
RoHS |
-30 ~ 85 °C |
-40 ~ 95 °C |
- |
|
|
适用于： |
车载 |
|||
|
典型特征： |
广色域，表面雾化，广视角，风景模式，宽温，超高亮度，白光LED背光，超宽屏 |
|||
二、友达12.3寸车载液晶模组C123HAN02.1结构特征
|
屏幕尺寸： |
12.3吋 |
|||
|
像素特征： |
分辨率 |
像素配置 |
点间距(W×H) |
像素间距(W×H) |
|
1920(RGB)×720 |
RGB垂直条状 |
0.0507×0.1521 mm |
0.1521×0.1521 mm |
|
|
结构尺寸： |
显示尺寸mm |
可视尺寸mm |
外观尺寸(mm) |
外观厚度 |
|
292.032(W)×109.512(H) |
293.94(W)×111.42(H) |
310.75(W)×129.86(H) |
12.08/16.23 (Typ./Max.) mm |
|
|
外观特征： |
物理形状 |
宽高比 |
风景肖像 |
外观样式 |
|
平面矩形 |
8:3 (W : H) |
风景模式 |
||
|
安装方式： |
Rear mounting Pole (5 pcs) |
|||
|
其他特征： |
表面防护 |
重量 |
表面处理 |
|
|
TBD |
雾面 |
|||
三、友达12.3寸车载液晶模组C123HAN02.1光学特征
|
基本信息： |
亮度(cd/m²) |
光学模式 |
对比度 |
|
700 cd/m² (Typ.) |
AHVA，常黑显示，透射式 |
1000:1 (Typ.) (透射) |
|
|
可视角度(L/R/U/D) |
最佳视角 |
响应速度 |
|
|
80/80/80/80 (Typ.)(CR≥10) |
全视角 |
15/20 (Typ.)(Tr/Td) |
|
|
色彩性能： |
色域 |
颜色数量 |
白场色度 |
|
80% NTSC (CIE1931) |
16.7M (8-bit) |
Wx:0.311; Wy:0.317 |
四、友达12.3寸车载液晶模组C123HAN02.1电子特征
|
刷新频率： |
60Hz |
|
翻转扫描： |
NO |
五、友达12.3寸车载液晶模组C123HAN02.1信号特征
|
信号电气： |
电流输入 |
电压输入 |
功耗 |
|||
|
TBD |
3.3V (Typ.) |
- |
||||
|
接口特征： |
位置 |
类型 |
信号类型 |
|||
|
- |
端子 |
LVDS (2 ch, 8-bit) |
||||
|
信号接口： |
品牌 |
型号 |
数量 |
脚间距 |
脚数 |
脚定义 |
|
广濑电机 |
FH41-40S-0.5SH(05) |
1pcs |
0.5mm |
40pins |
- |
|
六、友达12.3寸车载液晶模组C123HAN02.1背光特征
|
背光特征： |
类型 |
位置 |
形状 |
数量 |
寿命（小时） |
是否可换 |
|
WLED |
侧入式光源 |
4串 |
8S4P |
10K(Min.) |
- |
|
|
灯管电气： |
电压供应 |
24/27.2V (Typ./Max.) |
电流供应 |
80mA (Typ.) |
||
|
接口特征： |
位置 |
类型 |
||||
|
- |
FPC |
|||||
|
型号 |
数量 |
脚间距 |
脚数 |
脚定义 |
||
|
1pcs |
0.5mm |
10pins |
||||
|
背光驱动： |
无 |
|||||
七、友达12.3寸车载液晶模组C123HAN02.1包装详情
|
包装箱： |
每箱数量 |
重量 |
包装箱尺寸 |
|
21pcs/箱 |
15 Kgs |
650×410×260 mm (L×W×H) |
