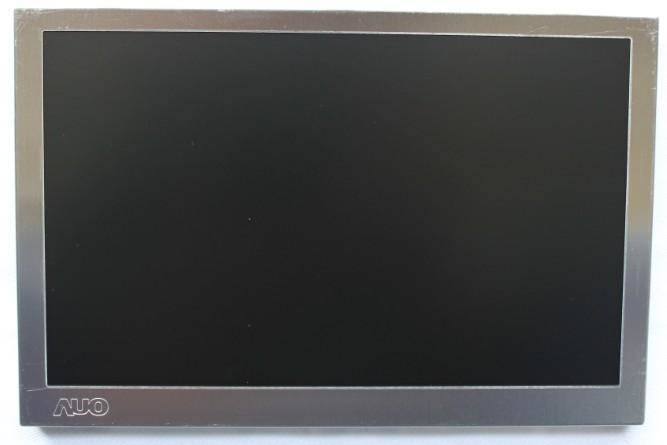

G070VW01 V0|友达7寸工控屏

基本参数

友达液晶模组G070VW01 V0 应用详情
制造商	友达
型号	G070VW01 V0
类型	液晶模组     a-Si TFT-LCD
对角尺寸	7.0"
存储温度	-30 ~~ 85 °C
工作温度	-30 ~~ 85 °C
抗振性能	1.5G (14.7 m/s²)
友达液晶模组G070VW01 V0 结构详情
分辨率	800(RGB)×480 , WVGA
点间距(mm)	0.0635×0.1905 (H×V)
像素排列	RGB垂直条状
像素间距(mm)	0.1905×0.1905 (H×V)
显示区域(mm)	152.4(H) × 91.44(V)
开口区域(mm)	155.2(H) × 94.24(V)
外观尺寸(mm)	170(H) × 111(V)
外观厚度(mm)	7.5±0.5
物理形状	平面矩形         -
宽高比	15:9 (H:V)
风景肖像	风景模式
重量	165/175g (Typ./Max.)
表面处理	雾面，Hard coating (3H)
友达液晶模组G070VW01 V0 光学详情
显示亮度	400 cd/m² (Typ.)
对比度	750:1 (Typ.) (透射)
可视角度	80/80/80/80 (Typ.)(CR≥10)
显示模式	TN，常白显示，透射式
响应时间(ms)	20/10 (Typ.)(Tr/Td)
白色坐标	X:0.310; Y:0.330
支持颜色	262K/16.2M (6-bit / 6-bit + FRC)
色域	60% NTSC (CIE1931)
亮度均匀性	1.30 (Max.)(5 points)
友达液晶模组G070VW01 V0 电子详情
帧频率	60Hz
翻转扫描	翻转 (水平/垂直)
功率总耗	3.7W (Typ.)
友达液晶模组G070VW01 V0 信号详情
电压供应	3.3V (Typ.)
电流供应	0.24/0.26A (Typ./Max.)
功耗	0.8/0.96W (Typ./Max.)
信号类型	LVDS (1 ch, 6/8-bit)
友达液晶模组G070VW01 V0 光源详情
光源类型	WLED
光源形状	1串
位置	侧入式光源
是否可换	Replaceable
灯管寿命	50K(Min.) (Hours)
电压供应	32.0/36.5V (Typ./Max.)
电流供应	80/84mA (Typ./Max.)
功耗	2.56W (Typ.)
背光驱动	含LED驱动器
电压供应	12.0V (Typ.)
电流供应	240mA (Typ.)
功耗	2.88/3.6W (Typ/Max.)

G070VW01 V0是一款友达7寸液晶屏，普遍用于工业方面使用，分辨率是800X480，白光LED显示，可以翻转显示，自带LED驱动，G070VW01 V0具有广视角的宽温液晶屏，可以在零下三十度工作环境下工作。
