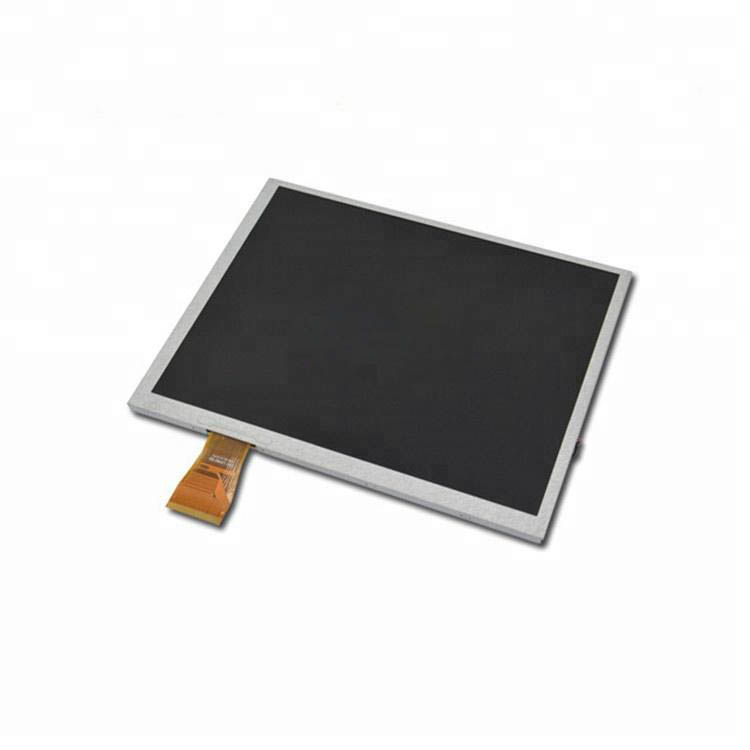

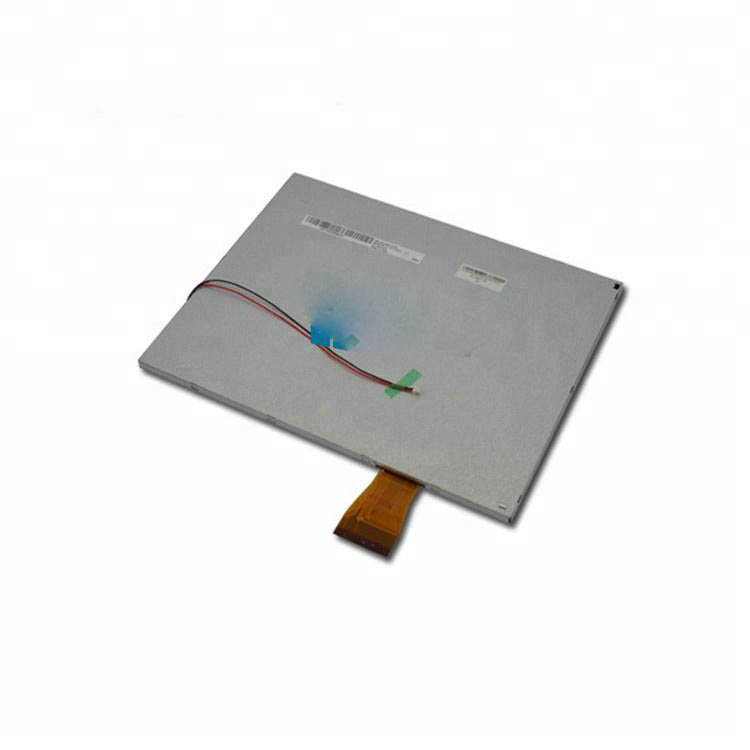

A104SN03 V1友达10.4寸液晶屏-A104SN03 V1兼容替代LSA40AT9001群创10.4寸液晶屏

基本信息：

品牌

型号

屏幕类型

其它名称

友达

A104SN03 V1

a-Si TFT-LCD , 液晶模组

A104SN03 V.1

最大额定：

RoHS

工作温度

存储温度

抗振能力

RoHS

-10 ~ 60 °C

-20 ~ 70 °C

-

适用于：

数码相框，便携式DVD,工业

典型特征：

表面雾面，风景模式，白光LED背光，6/8位灰阶可选

屏幕尺寸：

10.4吋

像素特征：

分辨率

像素配置

点间距(mm)

像素间距(mm)

800(RGB)×600 ,   SVGA

RGB垂直条状

0.088×0.264 mm

0.264×0.264 mm

结构尺寸：

显示尺寸(H×V)

可视尺寸(H×V)

外观尺寸(H×V)

外观厚度(mm)

211.2×158.4 mm

213.2×160.4 mm

228.4×175.4 mm

6.2±0.3 mm

外观特征：

物理形状

宽高比

风景肖像

外观样式

平面矩形

4:3 (H:V)

风景模式

-

安装孔位：

Without

其他参数：

重量

表面处理

400±20g

雾面，Hard coating (3H)

基本信息：

亮度(cd/m²)

光学模式

对比度

350 cd/m² (Typ.)

TN，常白显示，透射式

500:1 (Typ.) (透射)

可视角度(L/R/U/D)

最佳视角

响应速度

75/75/50/60   (Typ.)(CR≥10)

6 o'clock

30 (Typ.)(Tr+Td)   (ms)

色度

Wx:0.330;   Wy:0.350

色彩性能：

色域

颜色数量

亮度均匀性

50% NTSC   (CIE1931)

262K/16.2M   (6-bit / 6-bit + Dithering)

1.25/1.33   (Typ./max.)(9 points)

刷新频率：

60Hz

翻转扫描：

No

功率总耗：

3.4W (Max.)

时序控制 (T-CON) :

Embedded T-CON

信号电气：

输入电流

10/24/0.4/-0.4 A(Typ.)(ICC/IDD/IGH/IGL)

输入电压

3.3/11/15/-7V   (Typ.)(VCC/AVDD/VGH/VGL)

功耗

0.43W (Typ.)

信号接口

TTL (1 ch, 6/8-bit)   + SPI

接口特征：

位置

-

类型

FPC

信号详情：

品牌

型号

脚距

脚数

数量

脚定义

0.5mm

60pins

1 pcs

-

灯管特征：

灯管类型

WLED

数量

3S12P

位置

侧入式光源(底部)

可换性

No

灯管形状

阵列

灯管寿命

10K(Min.)   (Hours)

WLED电气 :

输入电压

输入电流

功率消耗

8.8/10.0/10.7V   (Min./Typ./Max.)

300mA (Typ.)

3.0/3.21W   (Typ./Max.)

接口特征：

位置

-

类型

端子

灯管驱动：

无

接口详情：

品牌

型号

脚间距

脚数

数量

接口定义

朝富

JT1025-1021

2 pins

1 pcs

BLE-2PINS-AC

包装箱：

数量

重量

尺寸

20 pcs / box

11.0 Kgs

483×296×355 mm   (L×W×H)
