串口屏芯片LT7688

串口屏芯片

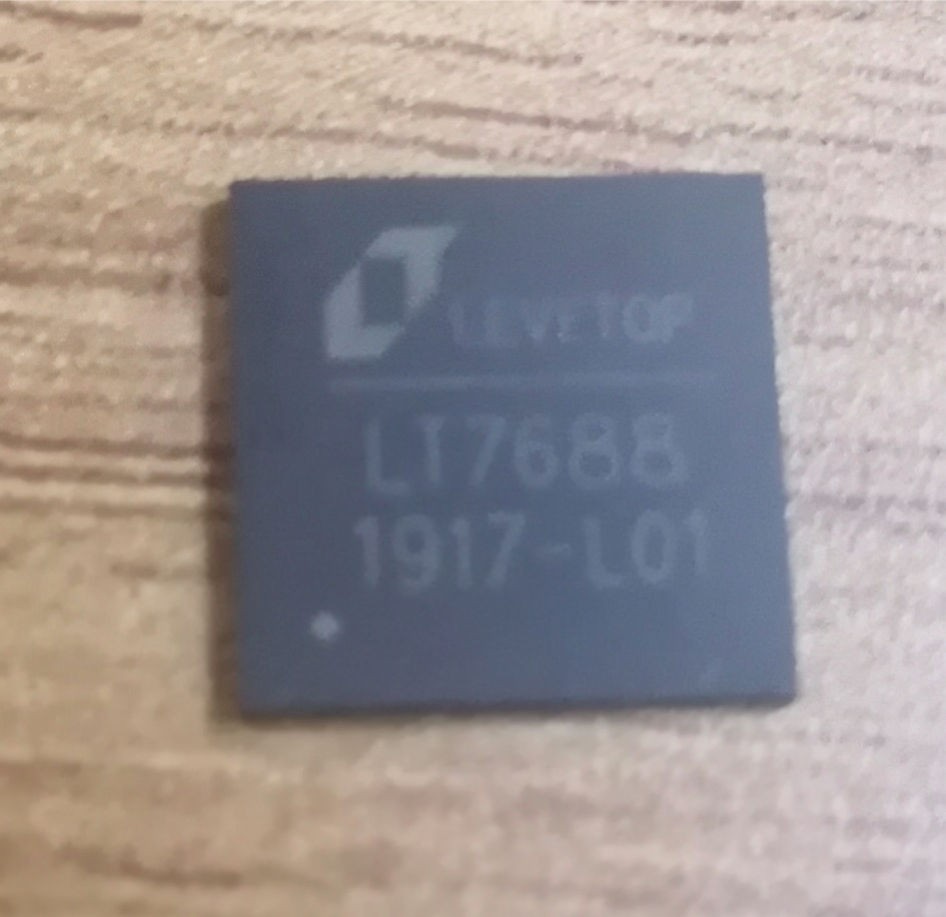

产品描述：串口屏芯片LT7688
在线订购

LT7688 是一款高效能 Uart TFT 串口屏控制芯片。其内部结合了乐升半导体的 32bit MCU - LT32U02 及 TFT 图形加速器 - LT768 的核心架构，主要的功能就是提供 Uart、USB 串口通讯，让上位机 MCU 透过简易的指令就能轻易的将要显示到 TFT 屏的内容传递给 TFT 驱动器(Driver)，除了自带 32 位 MCU 之外，内部硬件还提供图形加速、PIP(Picture-in-Picture)、几何图形绘图等功能，能够提升 TFT 显示效率，及降低 MCU 处理图形显示所花费的时间，LT7688 支持的 TFT 显示分辨率，可以由 320*240(QVGA)到 1280*1024(SXGA)，显示屏则支持 16/18bits 的 RGB 接口。

LT7688 内部的 32 位 MCU 主频可达 72MHz，含有 64Kbytes Flash、8Kbytes SRAM，除了提供 Uart、USB 串口通讯，也提供一些模拟输入 AIN、PWM 及 INT 中断接口，这些接口也可以设置成普通 IO 接口，而为了达到多层次高分辨率的显示效果，LT7688 内建 128Mb 显示内存，可以支持从每像素 1bit 的 2 灰阶到高达每像素 18bits 的 262K 颜色显示。LT7688 也内建几何绘图引擎，支持画点、画线、画曲线、椭圆、三角形、矩形、圆角矩形等功能，同时内嵌的硬件图形加速引擎(BTE)提供了命令类型的图形操作，如显示旋转、画面镜射、画中画(PIP/ 子母画面)及图形混合透明显示等功能，若是配合乐升半导体的上、下位机软件更能发挥其显示效率，而不必为了 TFT 屏而去升级 MCU。LT7688 强大的显示功能非常适合用在有 TFT-LCD 屏的电子产品上，如各式智能家电、汽机车仪表盘、多功能事务机、工业控制、电子仪器、医疗设备、人机接口、检测设备等产品。
